Machine de thermoformage à quatre stations

Machine de thermoformage à quatre stations
Fabrication et vente de l'industrie et du commerce
  • ÉQUIPEMENT AUXILIAIRE
    Refroidisseur 15F
    Refroidir les moules, les rails et les systèmes hydrauliques pendant que la machine fonctionne

    Réfrigérant : R22

    Ventilateur de refroidissement : 0,55 kW*2

    Volume du réservoir d'eau : 150L

    Puissance nominale : 13,6 kW

    Alimentation : 3PH-380V/50Hz

    Dimensions : L1500 x l850 x H1450 mm

    Poids : 750 kg

  • ÉQUIPEMENT AUXILIAIRE
    Réservoir d'air 1m³
    Une pièce auxiliaire du système de compression d'air pour maintenir la pression d'air stable

    Volume : 1,0 m³

    Pression : 0,8 Mpa

    Température de conception : 150 ℃

    Hauteur totale : 2400 mm

    Diamètre intérieur : 800 mm

    Interface de soupape de décharge : Rp 11/2

    Interface de la vanne de vidange : R 1/2

  • ÉQUIPEMENT AUXILIAIRE
    Compresseur d'air
    TK-3.6
    Ayez suffisamment d'air pendant le moulage

    Pression de travail : 0,8 MPa

    Déplacement d'air : 3,6 m³/min

    Puissance du moteur : 3PH-380V/50Hz

    Dimensions : 1150x900x1350mm

    Alimentation : 3PH-380V/50Hz

    Méthode de refroidissement : Refroidissement par air

    Quantité de lubrifiant : environ 27 L

PARAMÈTRE TECHNIQUE PRINCIPAL
Modèle
Zone de formage520 mm x 400 mm700 mm x 550 mm
Profondeur de formage (max.)110mm120mm
Épaisseur de feuillle0.2-2.0mm0.2-2.0mm
Vitesse de formage (max.)30 fois/min35 fois/min
Pression de l'air0.6-0.8mpa0.6-0.8mpa
Consommation d'air3,0 m³/min3,6 m³/min
Consommation d'eau0,7 m³/h0,7 m³/h
Largeur de feuille (Max.)550mm730mm
Feuille appropriéePP, PS, HIPS, PET, PVC, PLA etc.PP, PS, HIPS, PET, PVC, PLA etc.
Source de courantAC 380V, 50Hz, triphasé, quatre filsAC 380V, 50Hz, triphasé, quatre fils
Puissance utilisée55Kw105Kw
Puissance nominale110Kw210Kw
Puissance de chauffage75Kw118Kw
ProcédureFormage-poinçonnage-découpe-empilageFormage-poinçonnage-découpe-empilage
DimensionL11000*W4600*H2700mmL9700*W4600*H2700mm
LesterEnviron 11.0TEnviron 25.0T
Modèle
  • Haute sécurité
  • Grande stabilité
  • Faible bruit
  • Faible consommation d'énergie
    consommation
  • Utilisation élevée
  • Entièrement automatique

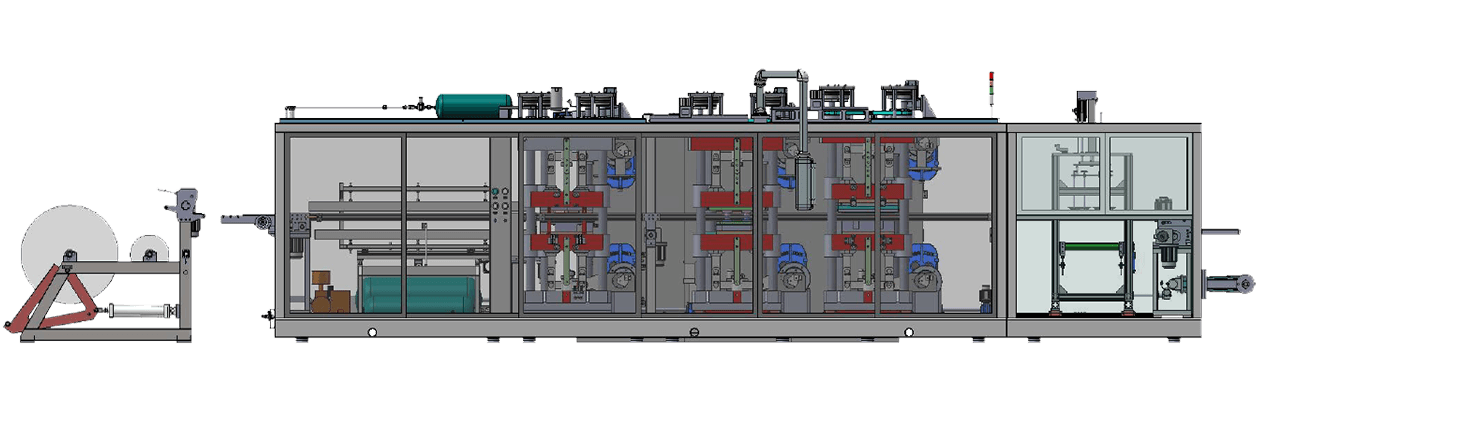

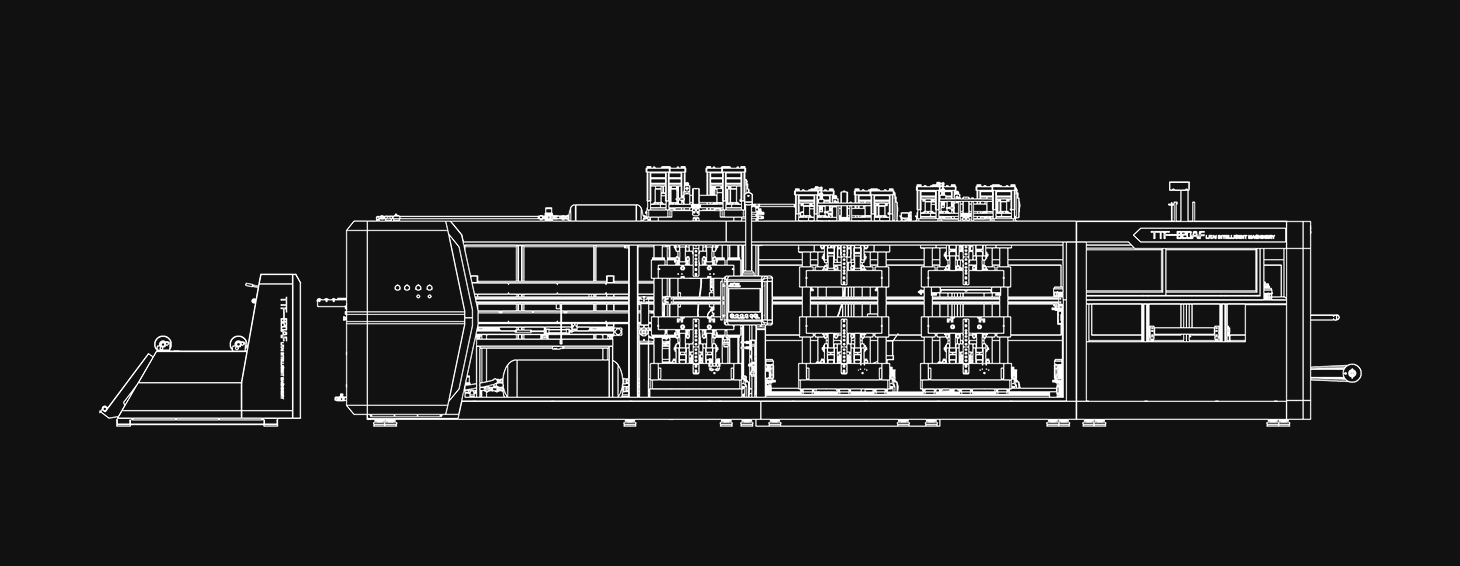

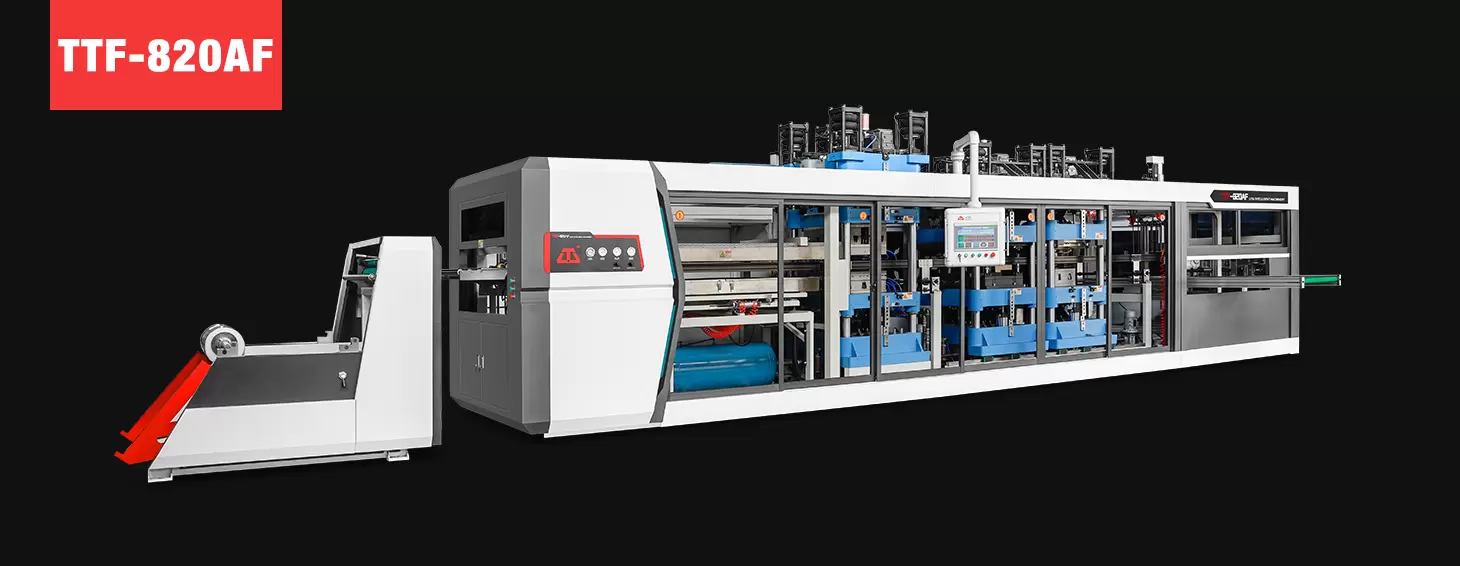

Diagramme de ligne TTF-820AF

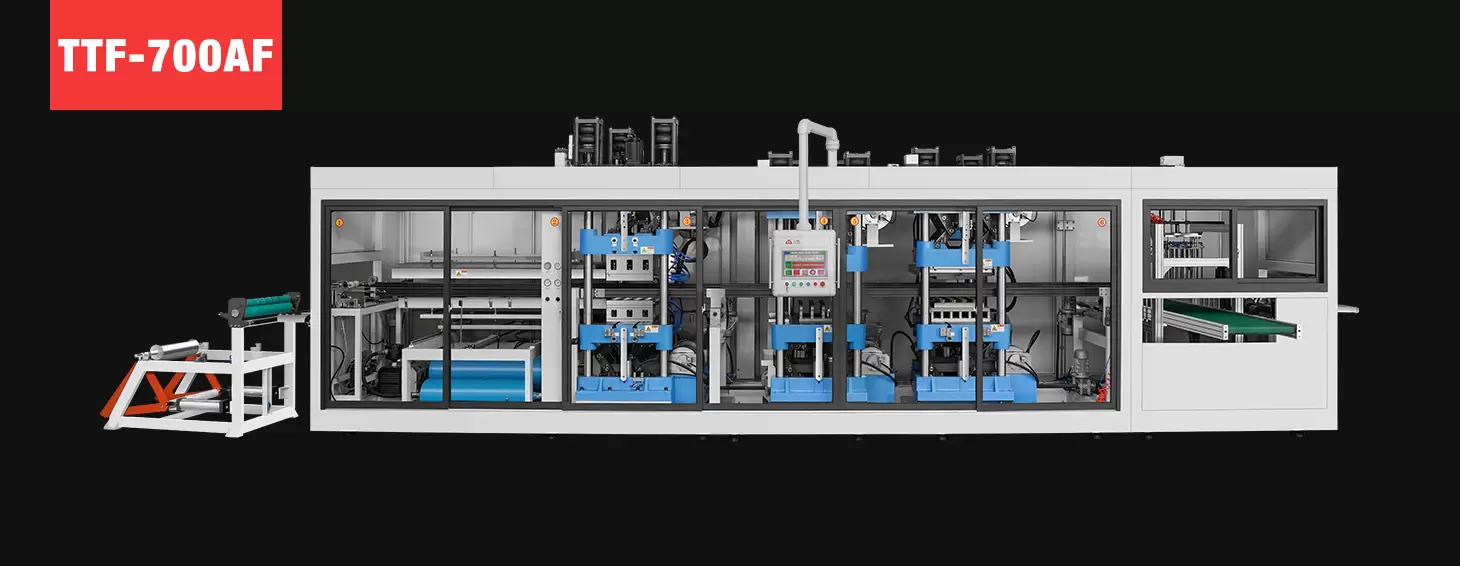

schéma de principe de la machine de thermoformage TTF-700AF

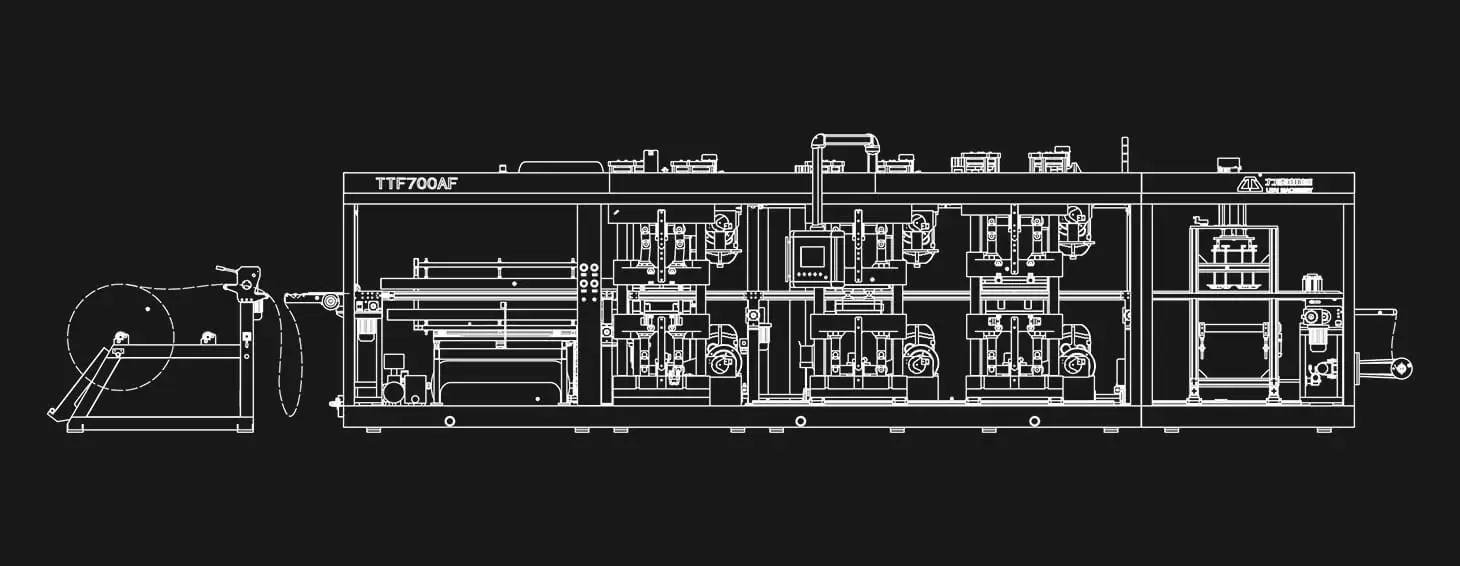

Diagramme de ligne TTF-700AF
schéma de principe de la machine de thermoformage TTF-700AF

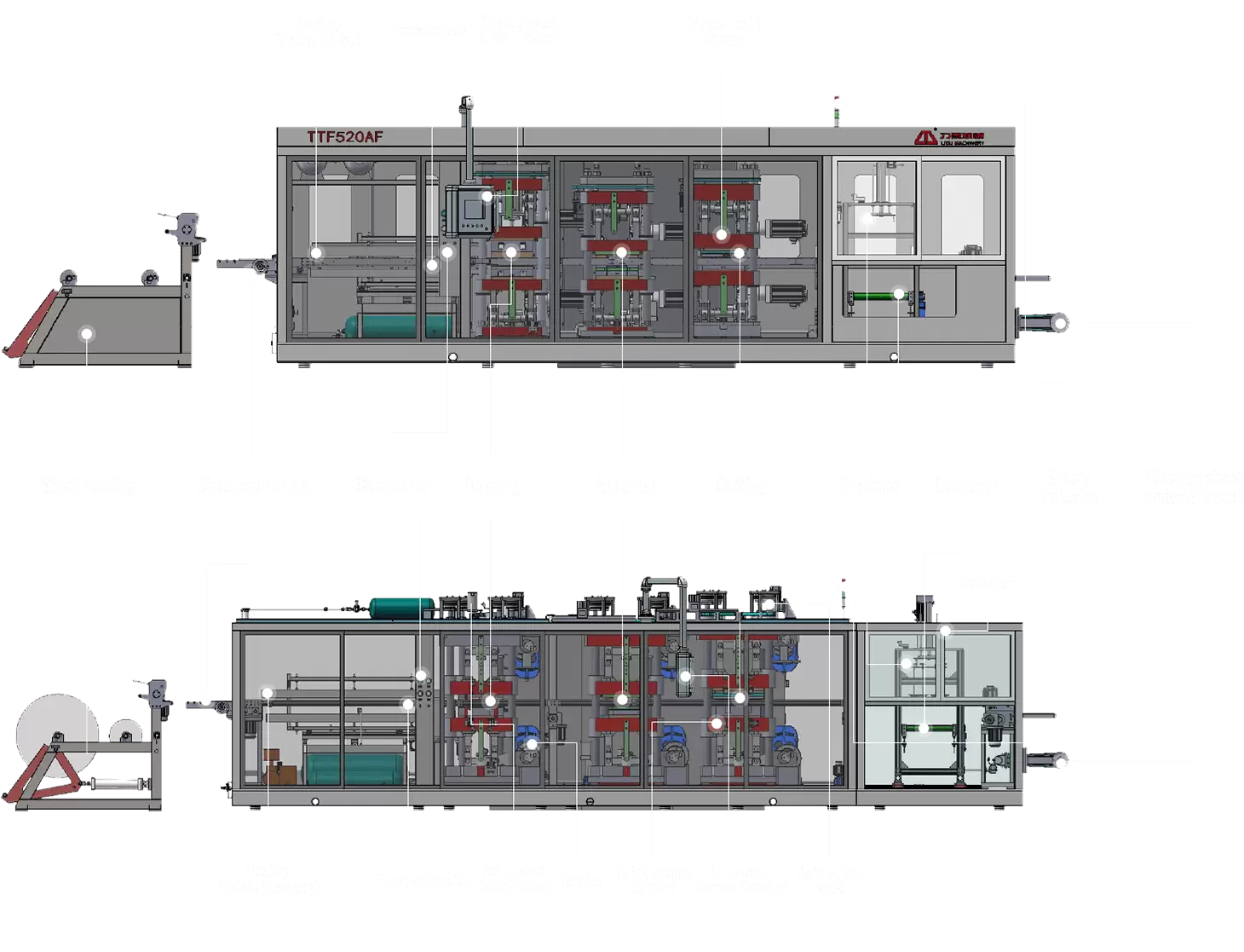

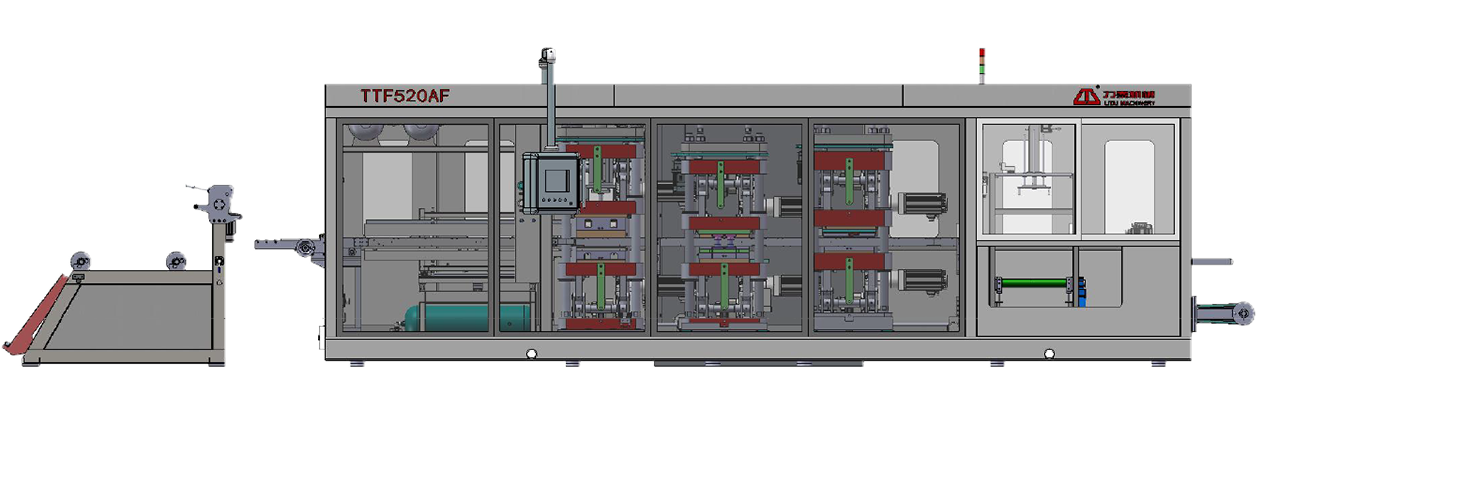

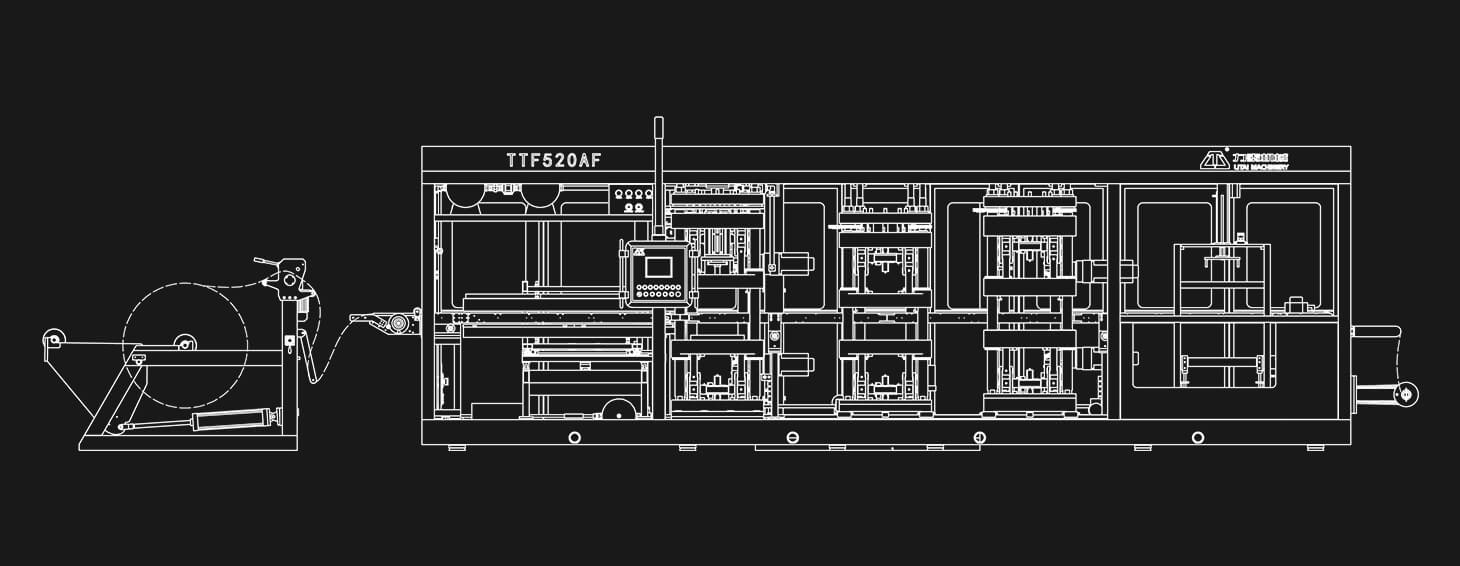

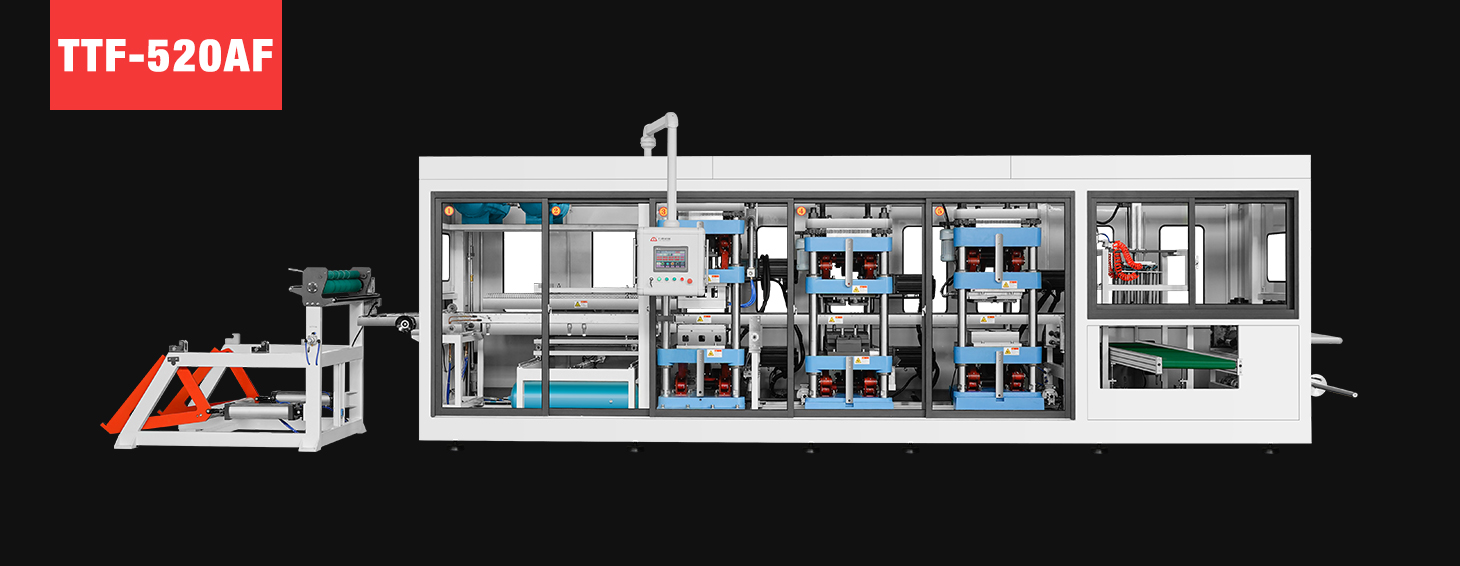

Diagramme de ligne TTF-520AF
schéma de principe de la machine de thermoformage TTF-520AF
Application

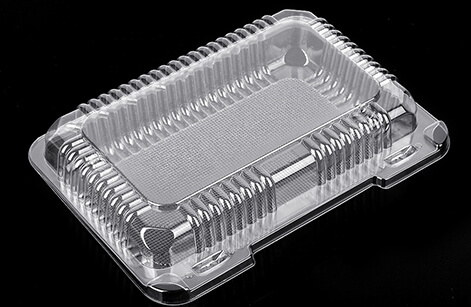

La machine de thermoformage entièrement automatique de la série TTF est notre dernière produit de base développé. La machine de thermoformage de plastique combine le formage, le poinçonnage, la découpe et l'empilage en processus. Pour la production de produits en plastique jetables. Convient à la plupart des clients demandés, il peut produire des plateaux en plastique, des conteneurs à clapet, des boîtes à lunch, des boîtes à fruits à trous latéraux, des couvercles, des plateaux à ampoule, des boîtes à fraises et myrtilles, etc. des conteneurs en plastique avec des trous. La machine est entièrement entraînée par un servomoteur. Fonctionnement stable, faible bruit, haute efficacité, haute qualité.

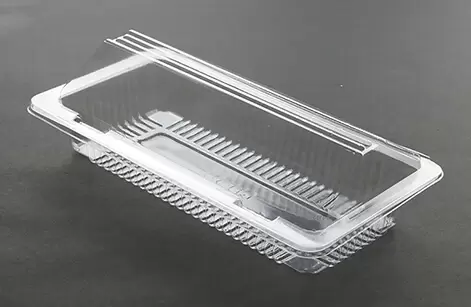

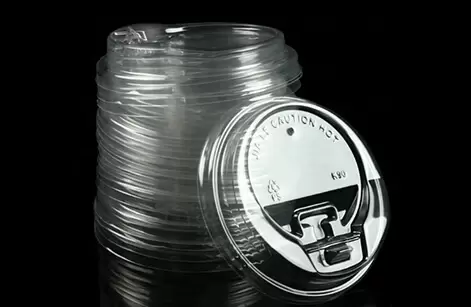

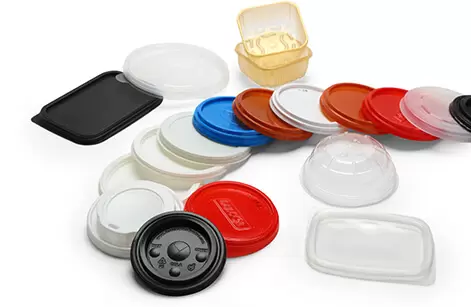

  • Couvercle de tasse

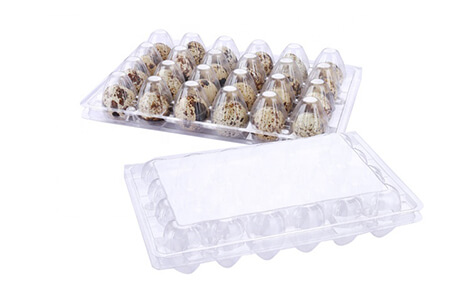

  • Plateau à œufs de caille

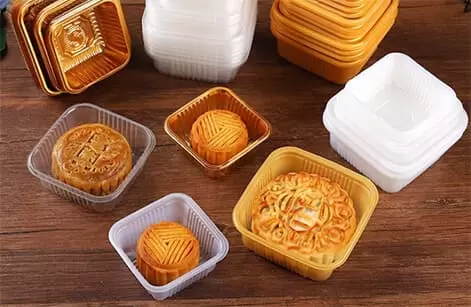

  • Boîte à gâteaux de lune

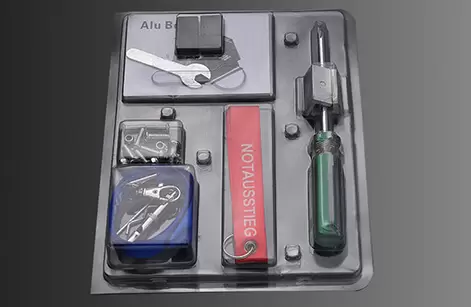

  • Plateau d'emballage du matériel
  • bol en plastique

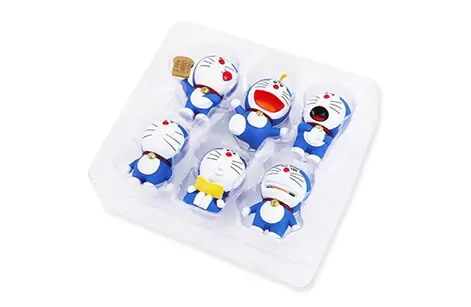

  • plateau à jouets
  • boîte de bonbons

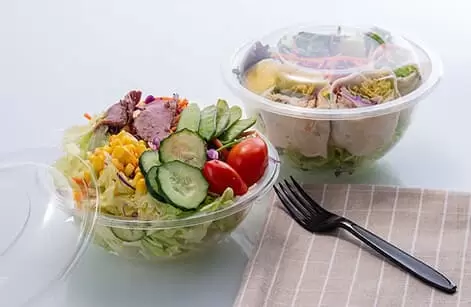

  • boîte à salade
  • boîte de chocolats
  • boîte à pizza

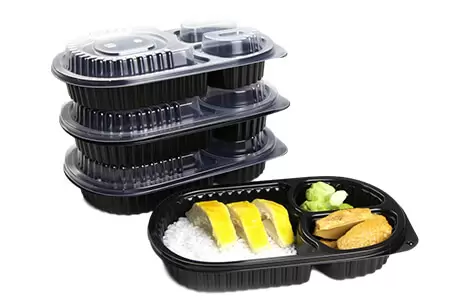

  • boîte de restauration rapide

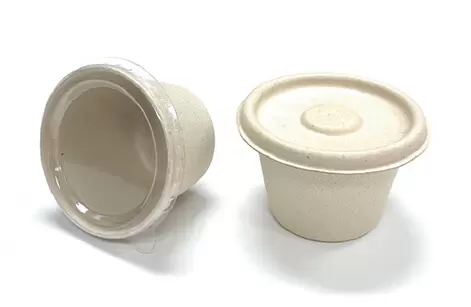

  • Récipient à sauce PLA

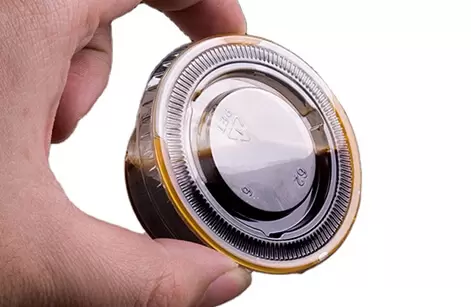

  • récipient à sauce

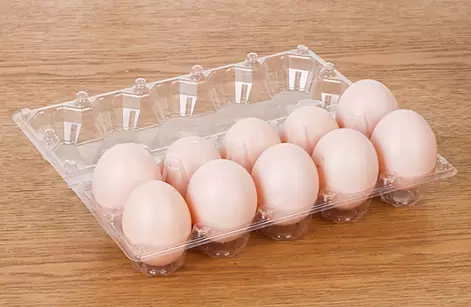

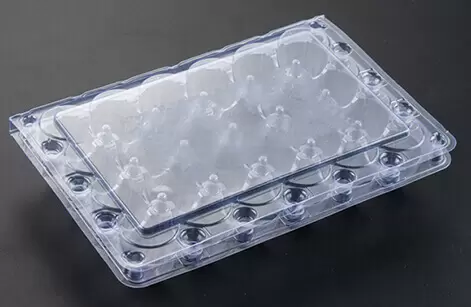

  • plateau à œufs

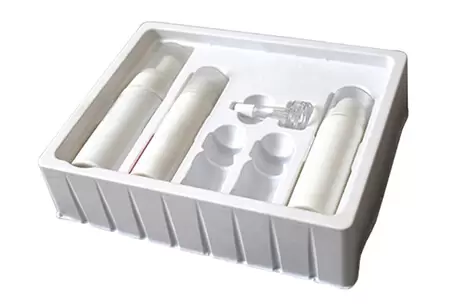

  • plateau à cosmétiques
  • boîte à pâtisserie
  • boîte à tarte aux œufs

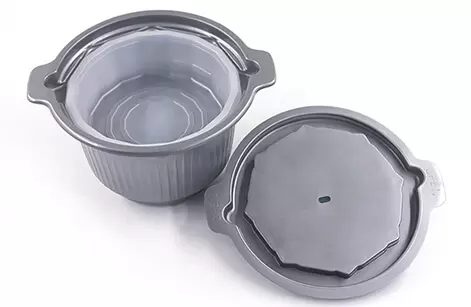

  • boîte à lunch auto-chauffante
  • boîte à emporter
  • boîte à biscuits
  • couvercle en plastique
  • boîte à salade

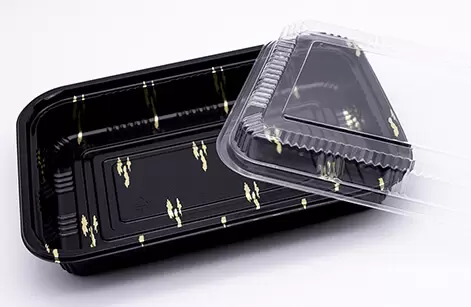

  • boîte à sushis
  • boîte à biscuits

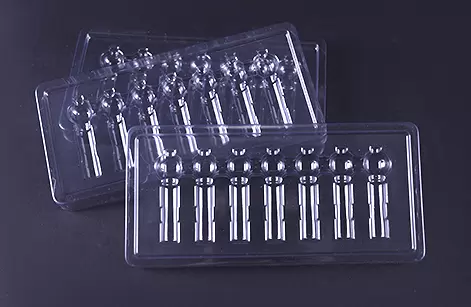

  • Plateau d'ampoules

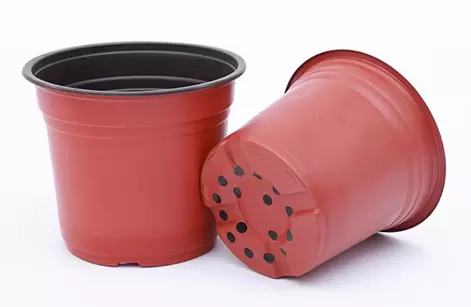

  • pot de fleurs

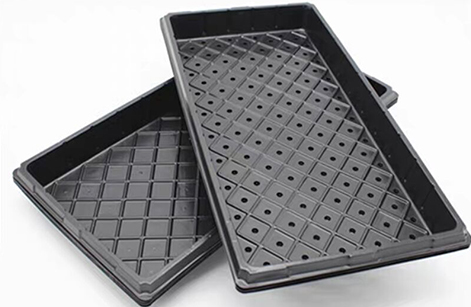

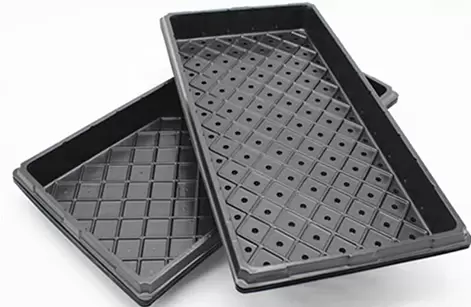

  • Plateau de semis

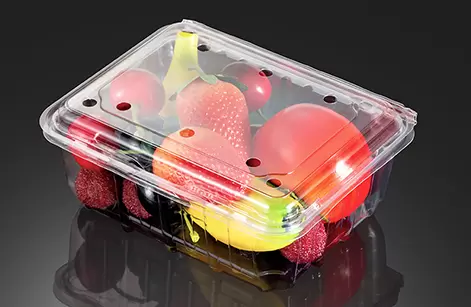

  • boîte de fruits
  • boîte de fruits
  • plateau à œufs

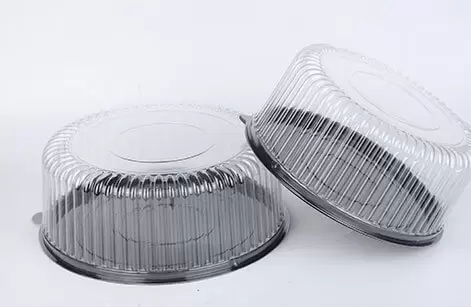

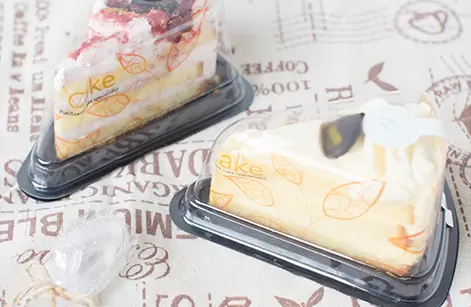

  • boîte à gâteaux

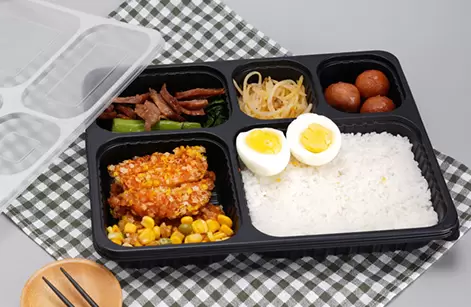

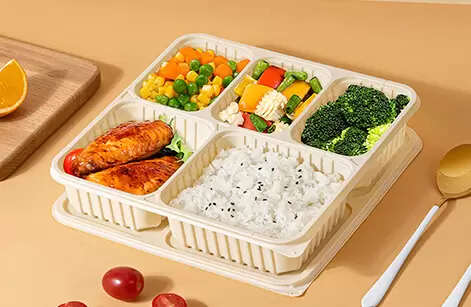

  • boîte à déjeuner
  • boîte de restauration rapide

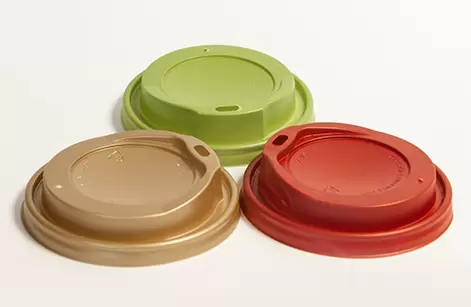

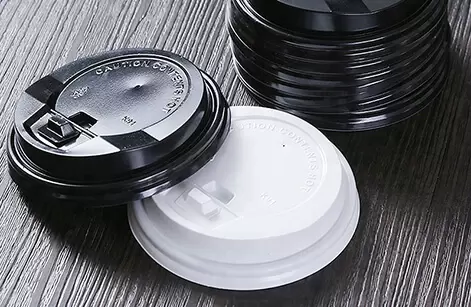

  • Couvercle de tasse à café
  • Couvercle de tasse
  • Boîte de conservation fraîche
  • Boîte à biscuits
  • Boîte à gâteaux

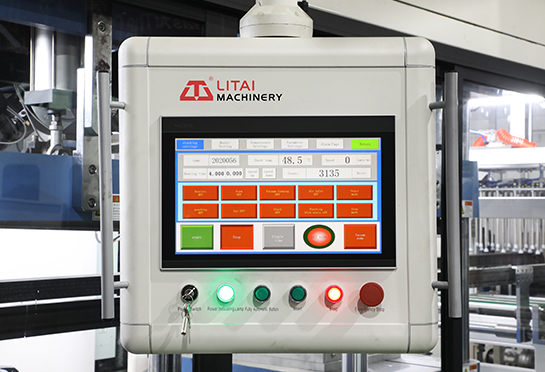

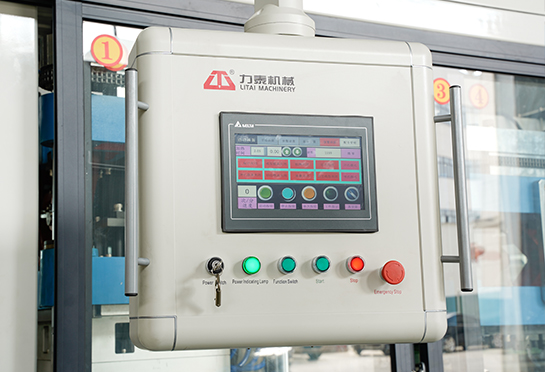

Écran tactile :
Detla (Taiwan) Piste : manuel Moule manuel
changement
machine de thermoformage à quatre stations
  • Transport de feuilles
    machine de thermoformage à quatre stations
  • Transport de feuilles
  • Chauffage:
    Trimble (Chine)
  • Piste : manuelle
  • Écran tactile :
    Detla (Taïwan)
  • Moule manuel
    changement

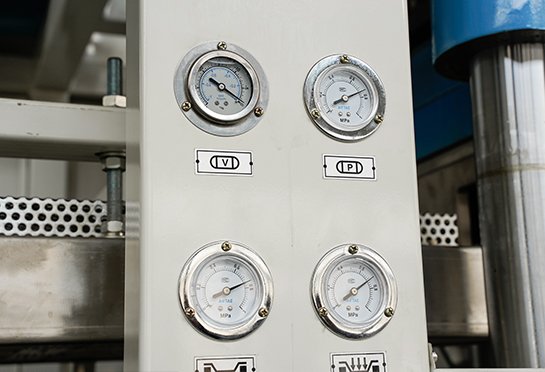

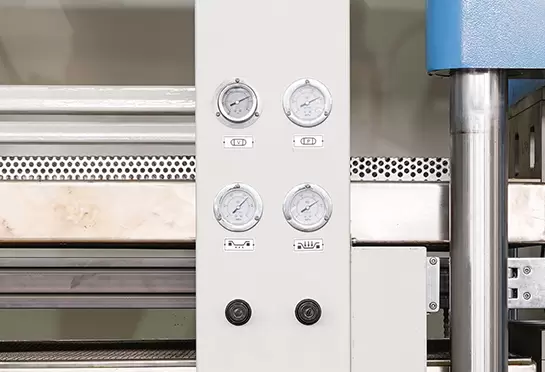

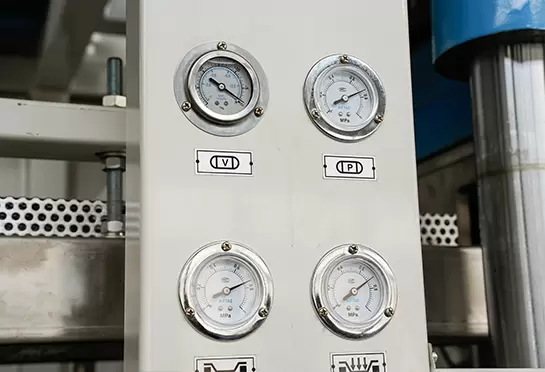

  • Baromètre

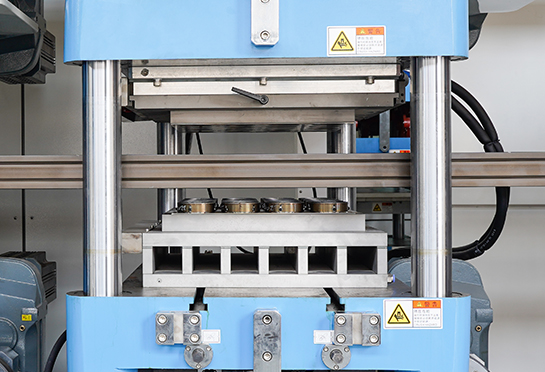

  • Formation
  • Perforation
  • Coupe
  • Empilage
  • Sécurité
    indicateur
  • Convoyeur
  • Feuille de gaspillage
    partie collectrice

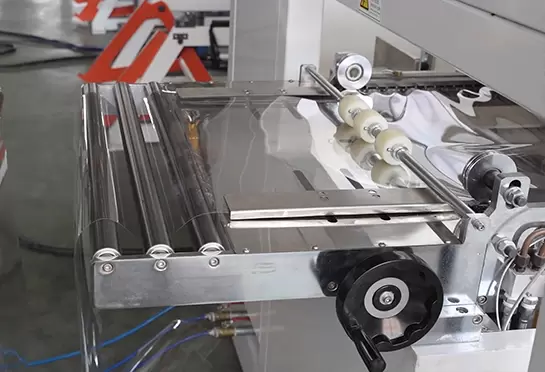

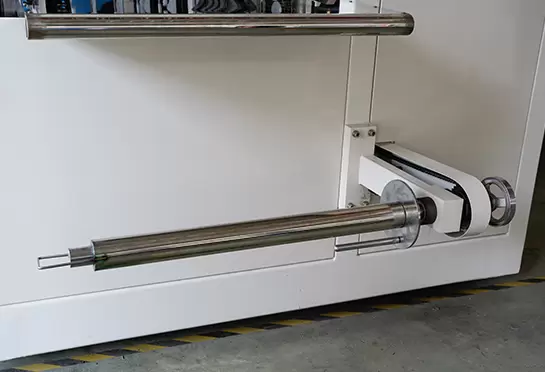

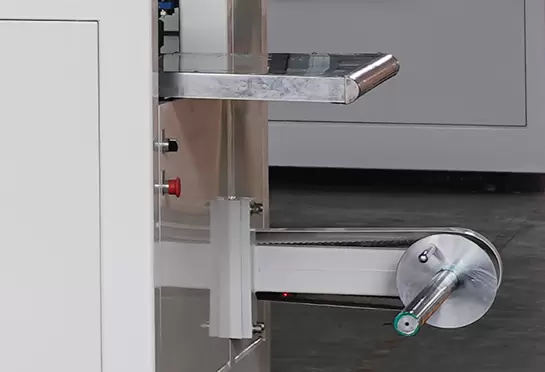

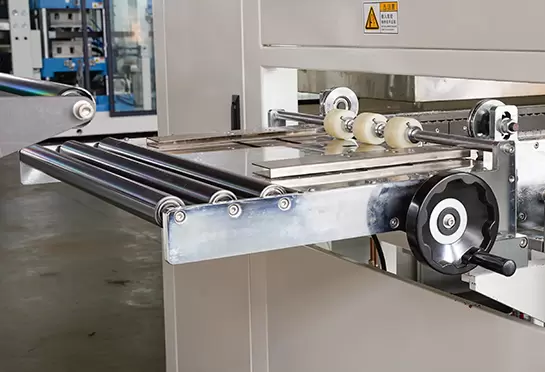

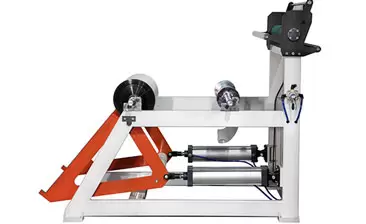

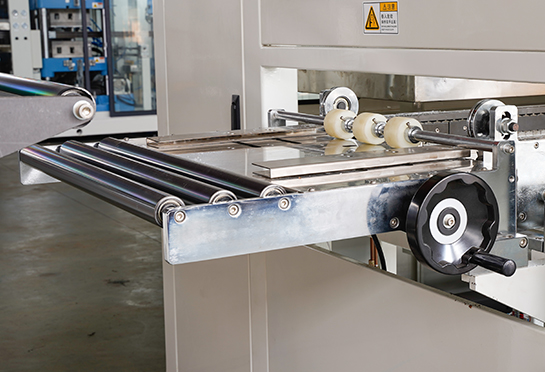

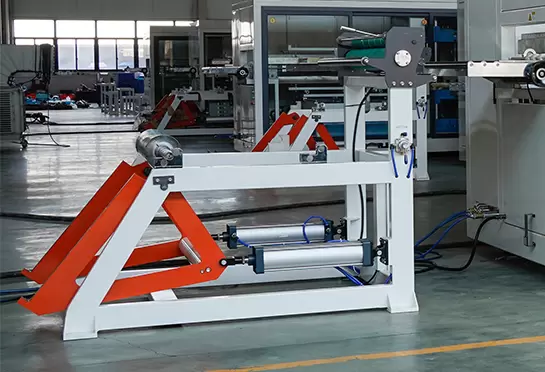

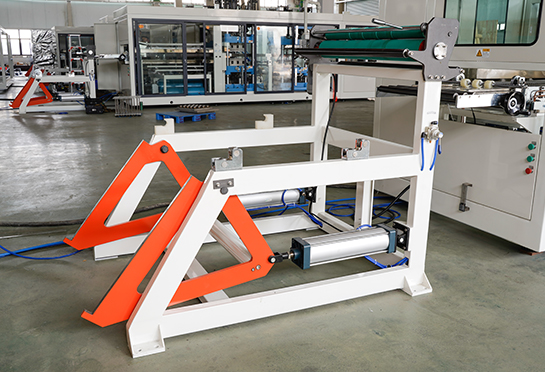

Alimentation en feuilles
Alimentation en feuilles

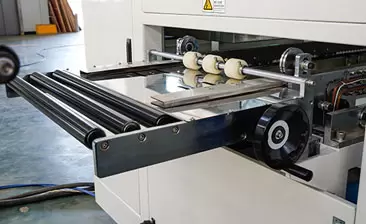

Transport de feuilles
Transport de feuilles

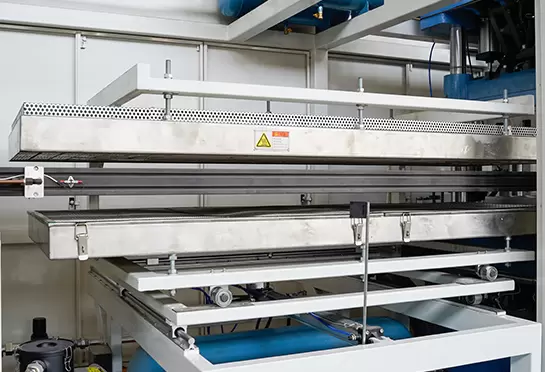

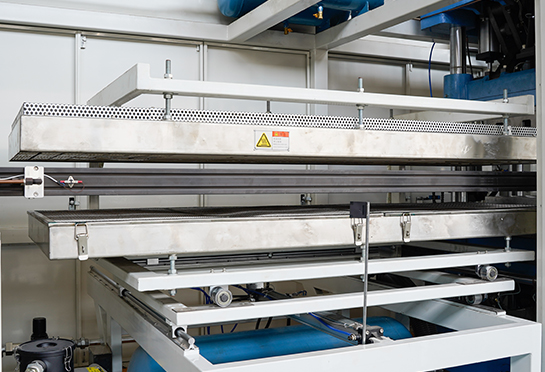

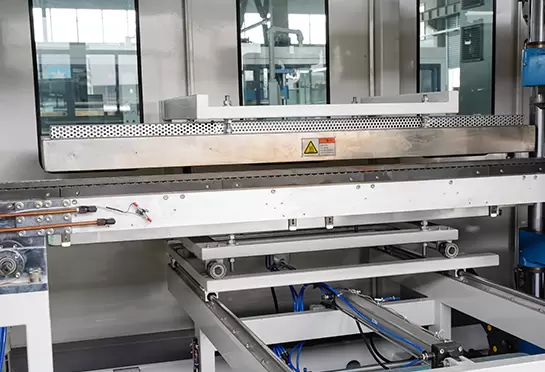

Chauffage:
Elstein (Allemagne)
Chauffage:
Elstein (Allemagne)

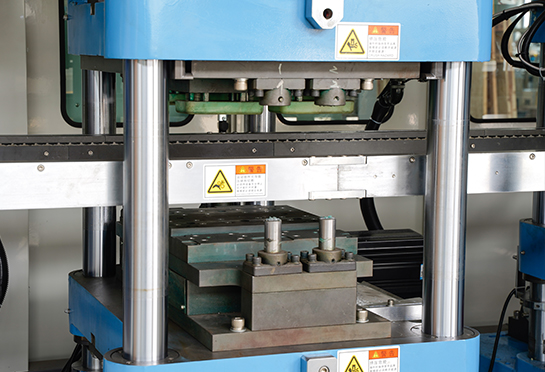

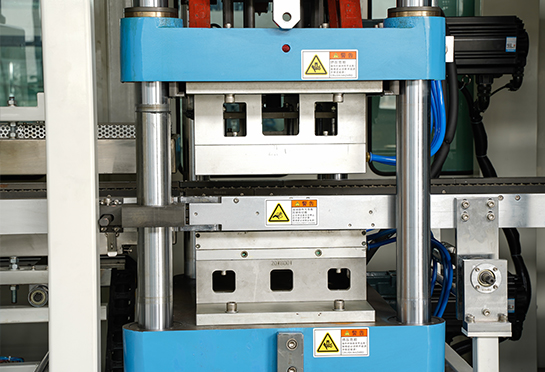

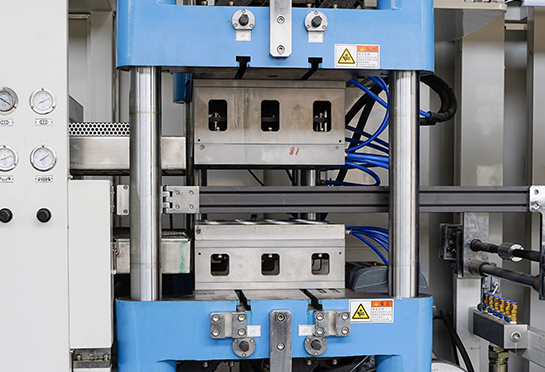

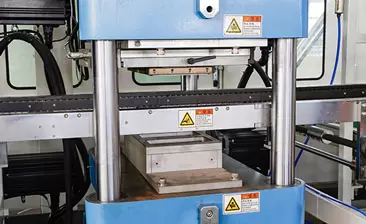

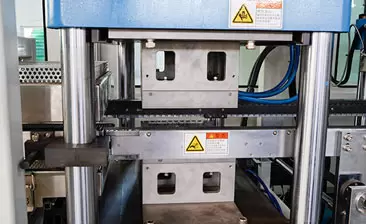

Formation
Formation

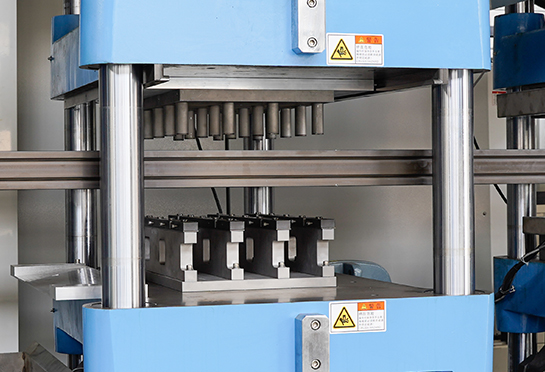

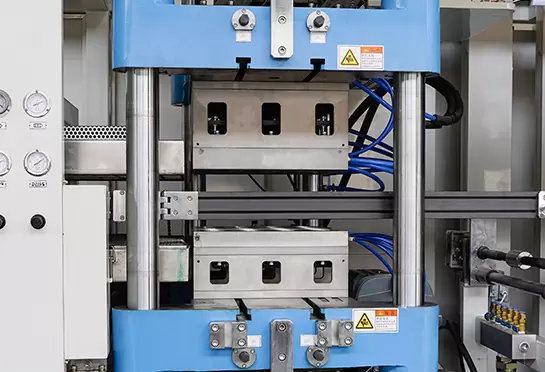

Perforation
Perforation

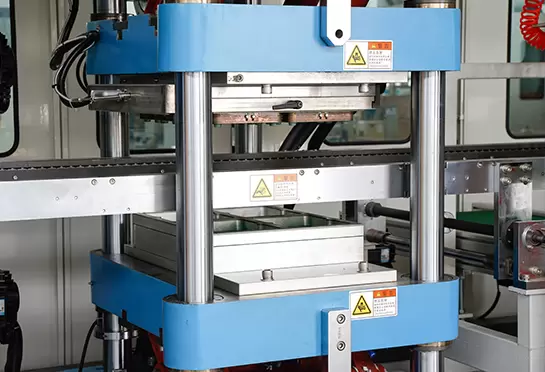

Coupe
Coupe

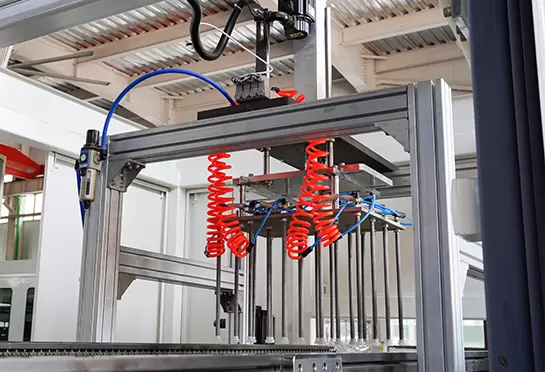

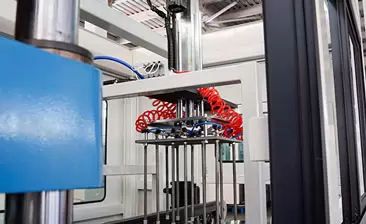

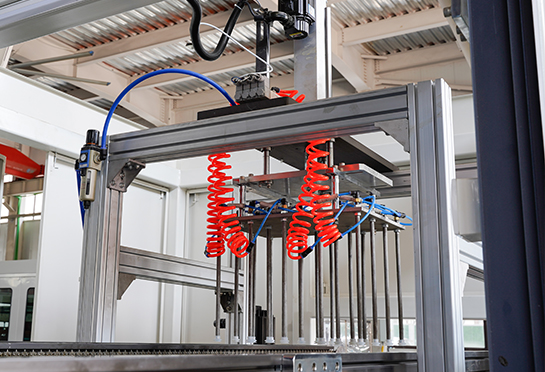

Empilage
Empilage

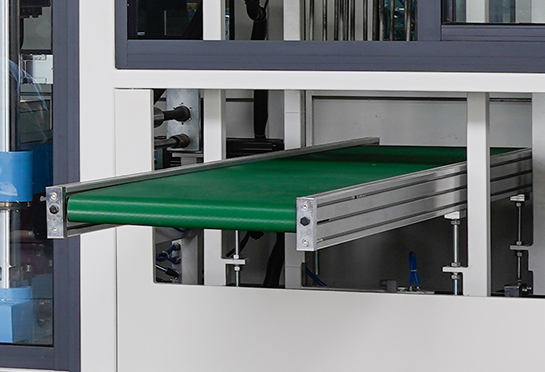

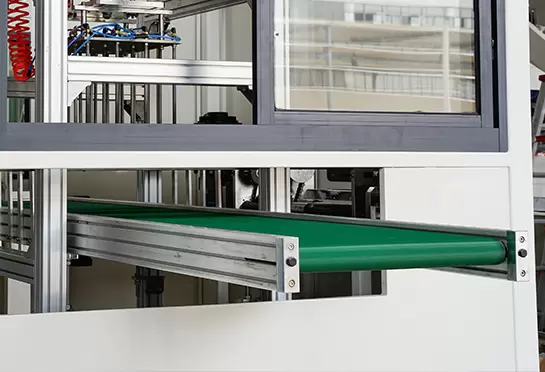

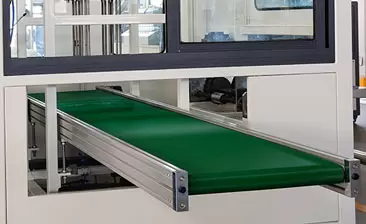

Convoyeur
Convoyeur
Sécurité
indicateur
Sécurité
indicateur

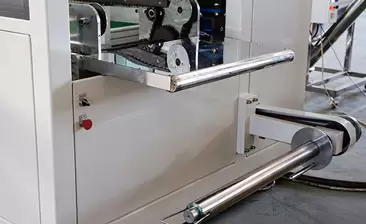

Feuille de gaspillage
partie collectrice
Feuille de gaspillage
partie collectrice
  • Alimentation en feuilles
  • Transport de feuilles
  • Chauffage:
    Erstein (Allemagne)
  • Piste : automatique
  • Baromètre
  • Servomoteur de traction :
    Detla (Taïwan)
  • Formation
  • Perforation

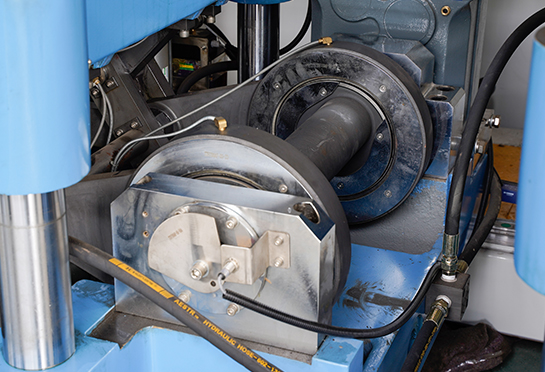

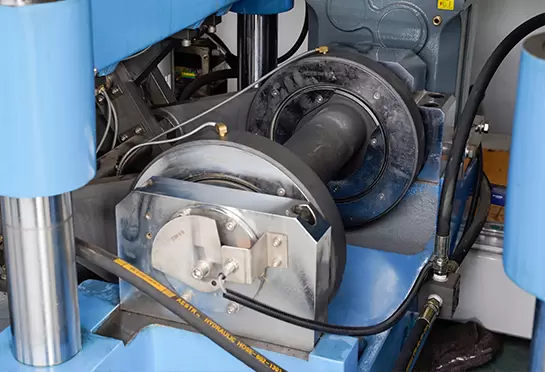

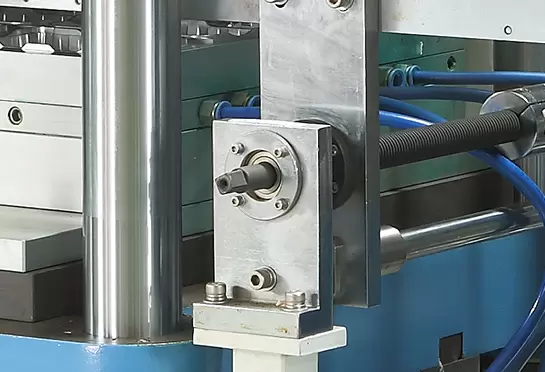

  • roue excentrique
  • Changement rapide de moule
  • Indicateur de sécurité
  • Réglage automatique
    moule
  • Coupe
  • Écran tactile :
    Siemens (Allemagne)
  • Sécurité
    indicateur
  • Empilage
  • Convoyeur
  • Feuille de gaspillage
    partie collectrice
  • Sécurité
    Indicateur
  • Changement rapide de moule
Servomoteur de traction du baromètre:
Detla (Taïwan) Piste:
automatique Changement rapide
de moule Écran tactile :
Siemens (Allemagne) Excentrique
réglage automatique de la roue
moule

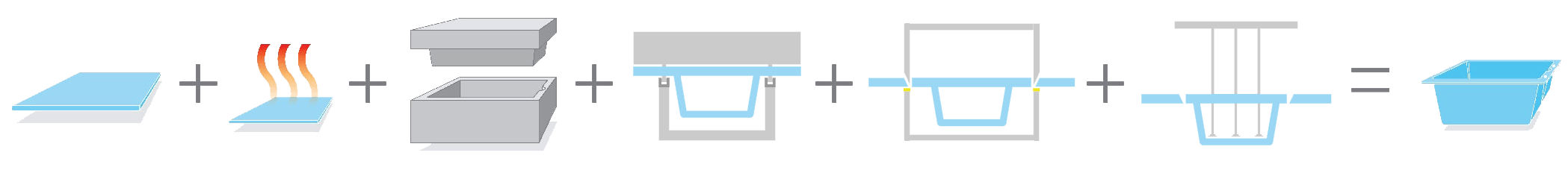

Machine de thermoformage à quatre stations Schéma de principe du processus de moulage

RÉSUMÉ DE LA MACHINE

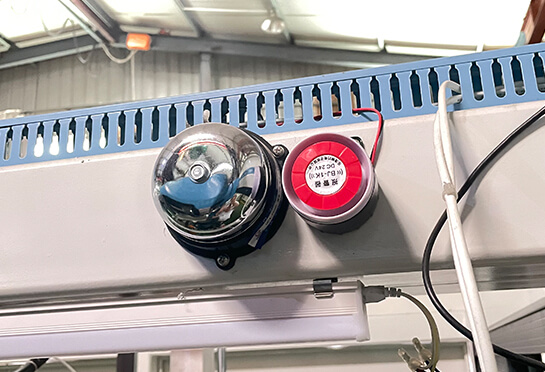

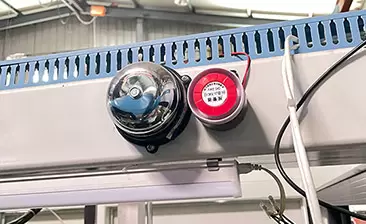

  • Il y a une fonction d'alarme des portes coulissantes.

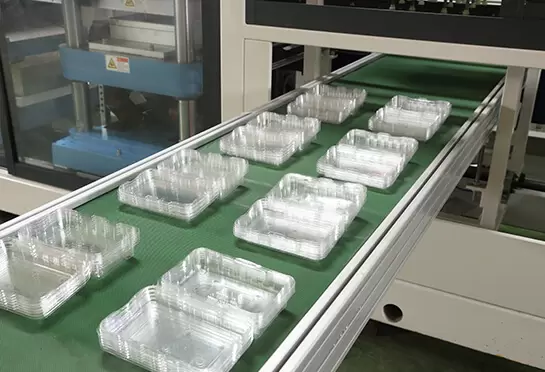

  • Le barycentre bas et la hauteur des produits finis ainsi qu'un fonctionnement régulier garantissent une utilisation facile et une visualisation conviviale.

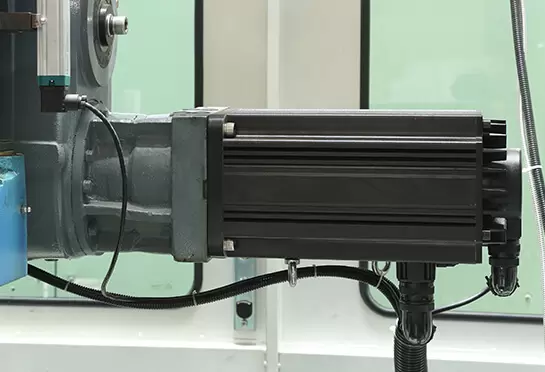

  • Chaque servomoteur a une protection contre les surcharges pour le surmenage de la machine.

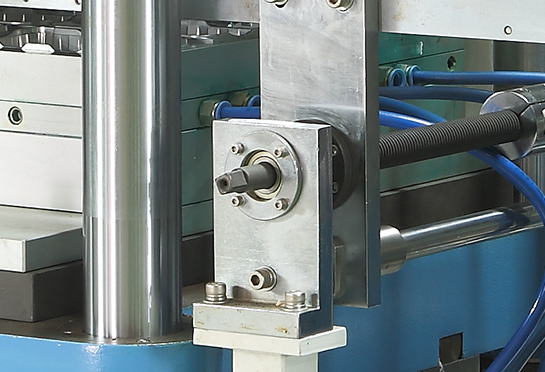

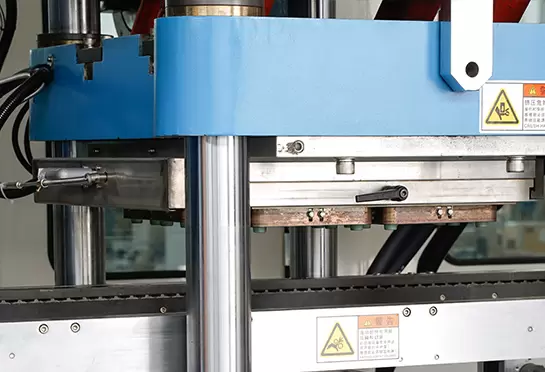

  • Il existe un dispositif de changement de moule rapide, qui réduit considérablement le temps de changement de moule.

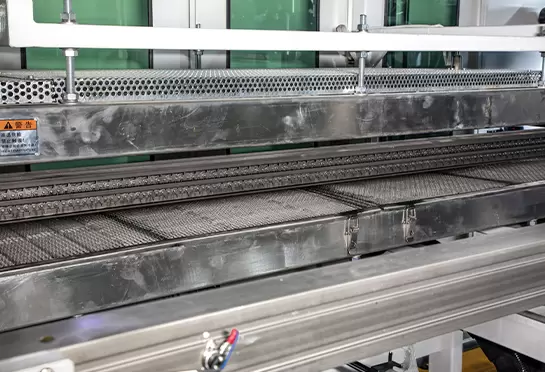

  • La machine adopte un système de température PID, elle montre une haute précision et une tolérance de contrôle de température <1℃.

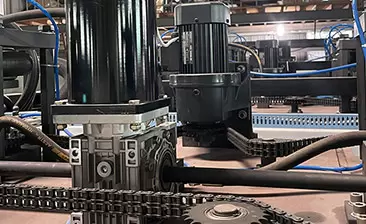

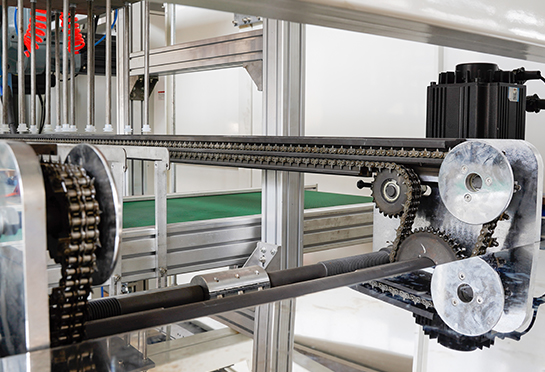

  • La chaîne dentée en 65#Mn, aide à transporter la tôle. Rails en aluminium avec refroidissement par eau, économisez de l'eau.

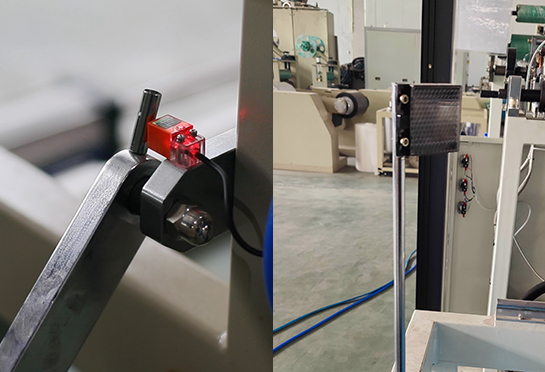

  • Les parties d'alimentation et de chauffage ont un commutateur optoélectronique afin d'éviter les erreurs de fonctionnement du processus de production.

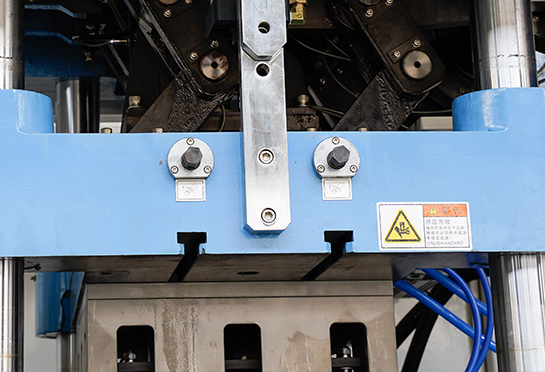

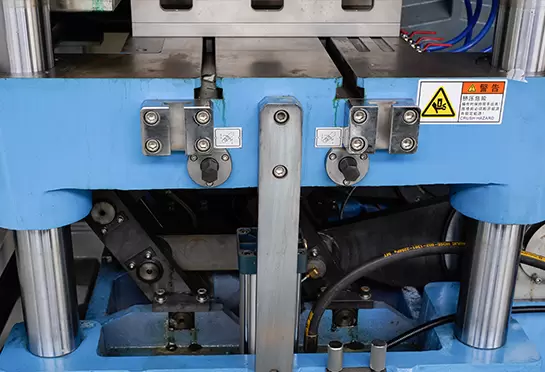

  • Chaque station est entraînée par la structure de tringlerie à manivelle excentrique.
Il y a une fonction d'alarme des portes coulissantes. Il y a une fonction d'alarme des portes coulissantes.
Le barycentre bas et la hauteur des produits finis ainsi qu'un fonctionnement régulier garantissent une utilisation facile et une visualisation conviviale. Le barycentre bas et la hauteur des produits finis ainsi qu'un fonctionnement régulier garantissent une utilisation facile et une visualisation conviviale.
Chaque servomoteur a une protection contre les surcharges pour le surmenage de la machine. Chaque servomoteur a une protection contre les surcharges pour le surmenage de la machine.
Il existe un dispositif de changement de moule rapide, qui réduit considérablement le temps de changement de moule. Il existe un dispositif de changement de moule rapide, qui réduit considérablement le temps de changement de moule.
La machine adopte un système de température PID, elle montre une haute précision et une tolérance de contrôle de température <1℃. La machine adopte un système de température PID, elle montre une haute précision et une tolérance de contrôle de température <1℃.
La chaîne dentée en 65#Mn, aide à transporter la tôle. Rails en aluminium avec refroidissement par eau, économisez de l'eau. La chaîne dentée en 65#Mn, aide à transporter la tôle. Rails en aluminium avec refroidissement par eau, économisez de l'eau.
Les parties d'alimentation et de chauffage ont un commutateur optoélectronique afin d'éviter les erreurs de fonctionnement du processus de production. Les parties d'alimentation et de chauffage ont un commutateur optoélectronique afin d'éviter les erreurs de fonctionnement du processus de production.
Chaque station est entraînée par la structure de tringlerie à manivelle excentrique. Chaque station est entraînée par la structure de tringlerie à manivelle excentrique.
