Machine de thermoformage à trois stations

Machine de thermoformage à trois stations
Fabrication et vente de l'industrie et du commerce
  • ÉQUIPEMENT AUXILIAIRE

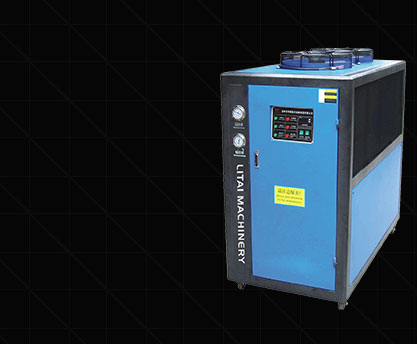

    Refroidisseur 15F
    Refroidir les moules, les rails et les systèmes hydrauliques pendant que la machine fonctionne

    Réfrigérant : R22

    Ventilateur de refroidissement : 0,55 kW*2

    Volume du réservoir d'eau : 240L

    Puissance nominale : 13,6 kW

    Alimentation : 3PH-380V/50Hz

    Dimensions : 1750*930*1600mm

    Poids : 420 kg

  • ÉQUIPEMENT AUXILIAIRE
    Réservoir d'air 1m³
    Une pièce auxiliaire du système de compression d'air pour maintenir la pression d'air stable

    Volume : 1,0 m³

    Pression : 0,8 Mpa

    Température de conception : 150 ℃

    Hauteur totale : 2400 mm

    Diamètre intérieur : 800 mm

    Interface de soupape de décharge : Rp 11/2

    Interface de la vanne de vidange : R 1/2

  • ÉQUIPEMENT AUXILIAIRE

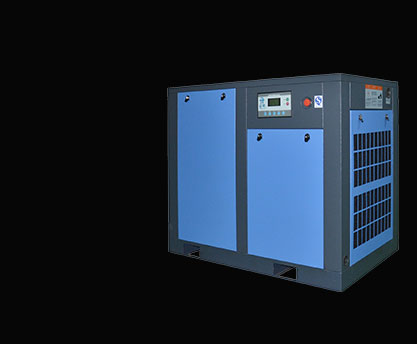

    Compresseur d'air
    TK-3.6
    Ayez suffisamment d'air pendant le moulage

    Pression de travail : 0,8 MPa

    Déplacement d'air : 3,6 m³/min

    Puissance du moteur : 3PH-380V/50Hz

    Dimensions : 1150x900x1350mm

    Alimentation : 3PH-380V/50Hz

    Méthode de refroidissement : Refroidissement par air

    Quantité de lubrifiant : environ 27 L

PARAMÈTRE TECHNIQUE PRINCIPAL
Modèle
Zone de formage520 mm x 400 mm700 mm x 550 mm
Profondeur de formage (max.)110mm120mm
Épaisseur de feuillle0.2-2.0mm0.2-2.0mm
Vitesse de formage (max.)30 fois/min35 fois/min
Pression de l'air0.6-0.8mpa0.6-0.8mpa
Consommation d'air3,0 m³/min3,6 m³/min
Consommation d'eau0,7 m³/h0,7 m³/h
Largeur de feuille (Max.)550mm730mm
Feuille appropriéePP, PS, HIPS, PET, PVC, PLA etc.PP, PS, HIPS, PET, PVC, PLA etc.
Source de courantAC 380V, 50Hz, triphasé, quatre filsAC 380V, 50Hz, triphasé, quatre fils
Puissance utilisée50Kw95Kw
Puissance nominale100Kw190Kw
Puissance de chauffage75Kw118Kw
ProcédureFormage-coupe-empilageFormage-coupe-empilage
DimensionL9700*W4600*H2700mmL13000*W4700*H2750mm
LesterEnviron 9.0TEnviron 19.0T
Modèle
  • Haute sécurité
  • Grande stabilité
  • Faible bruit
  • Faible consommation d'énergie
    consommation
  • Utilisation élevée
  • Entièrement automatique

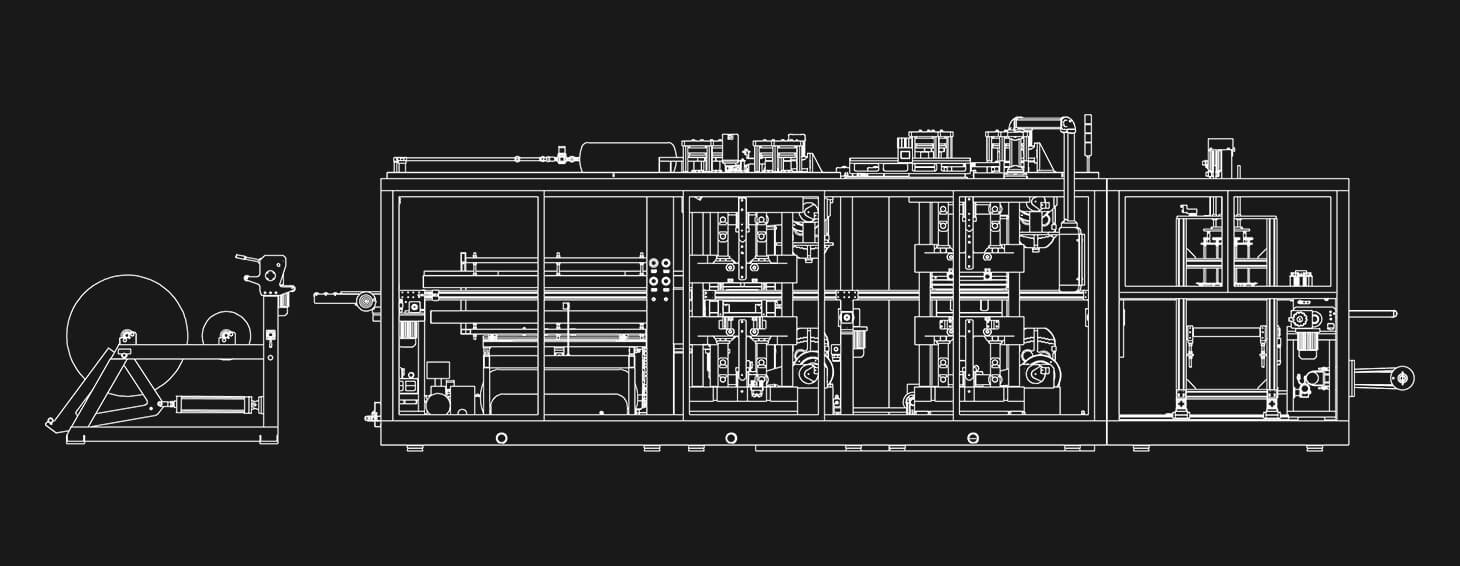

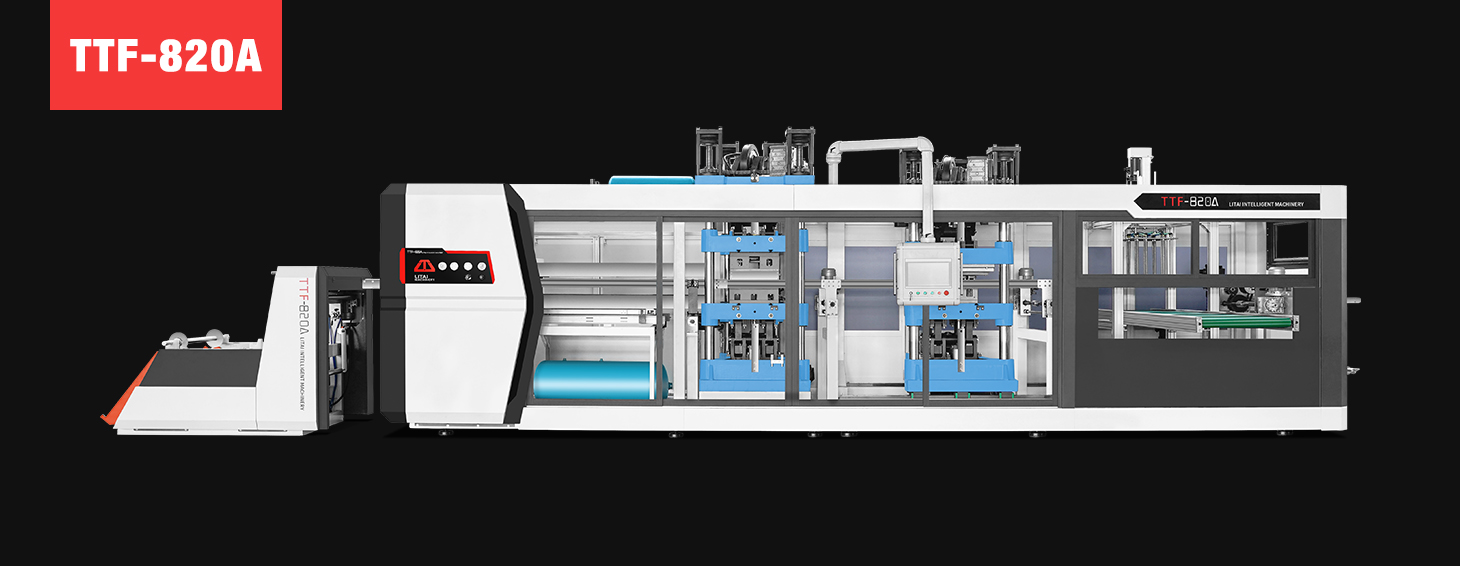

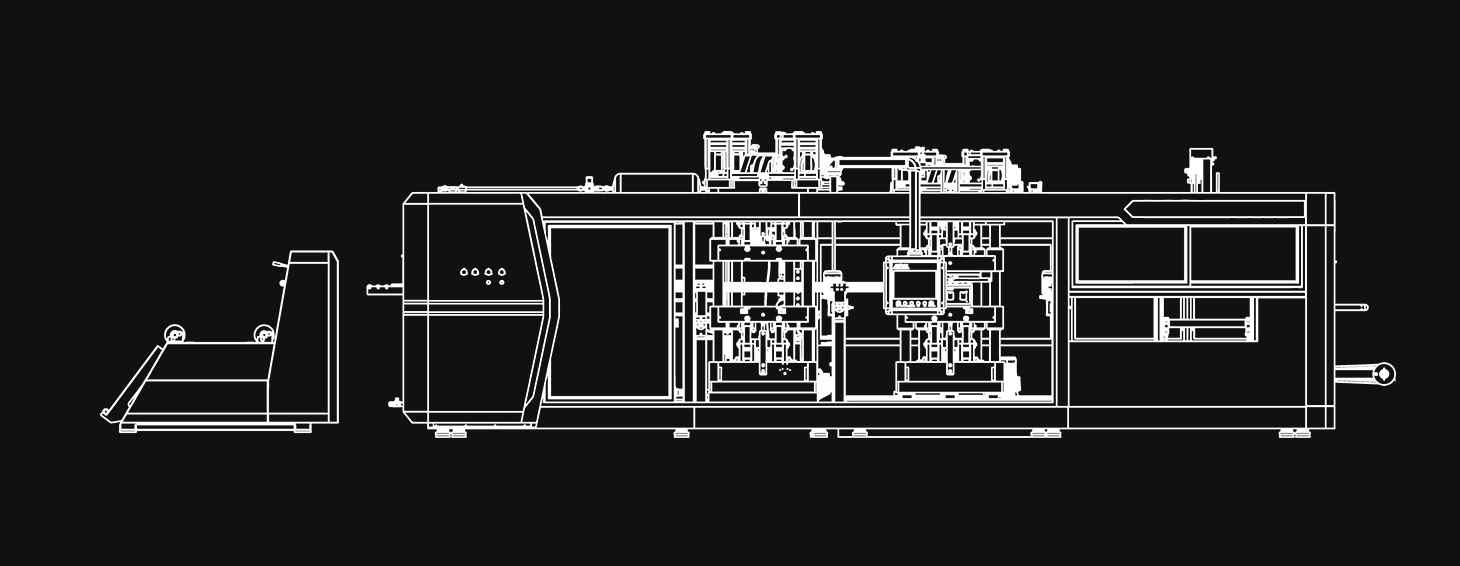

Diagramme de ligne TTF-820A
schéma de principe de la machine de thermoformage TTF-820A

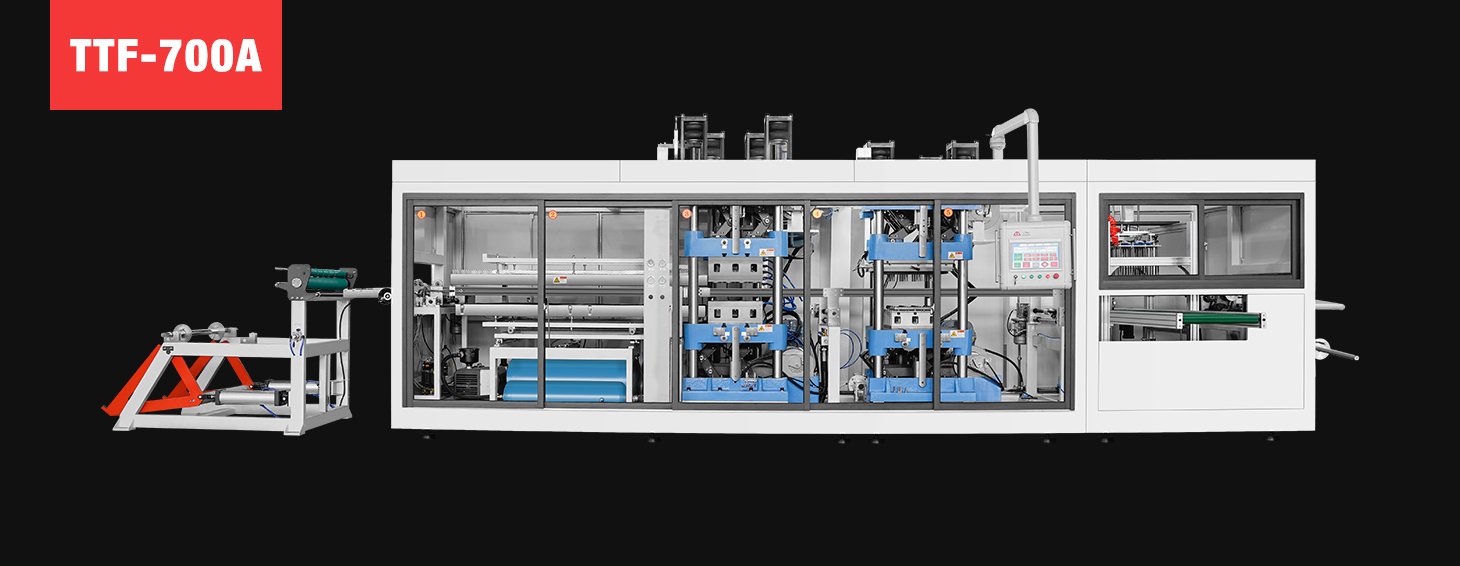

Schéma de principe TTF-700A
Line diagram of TTF-700A thermoforming machine

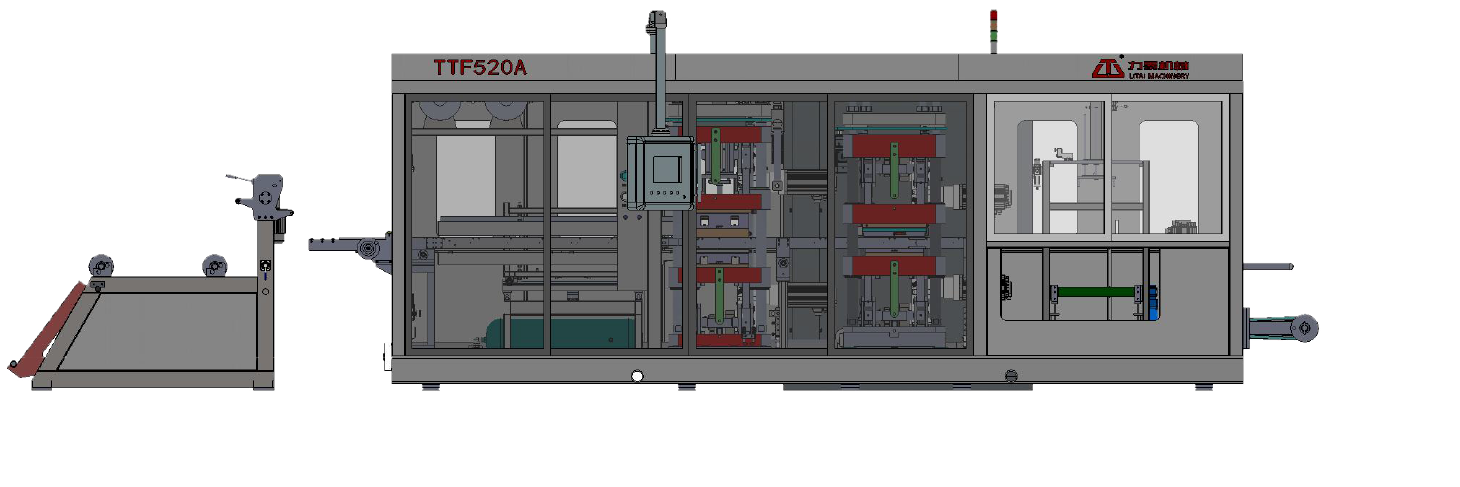

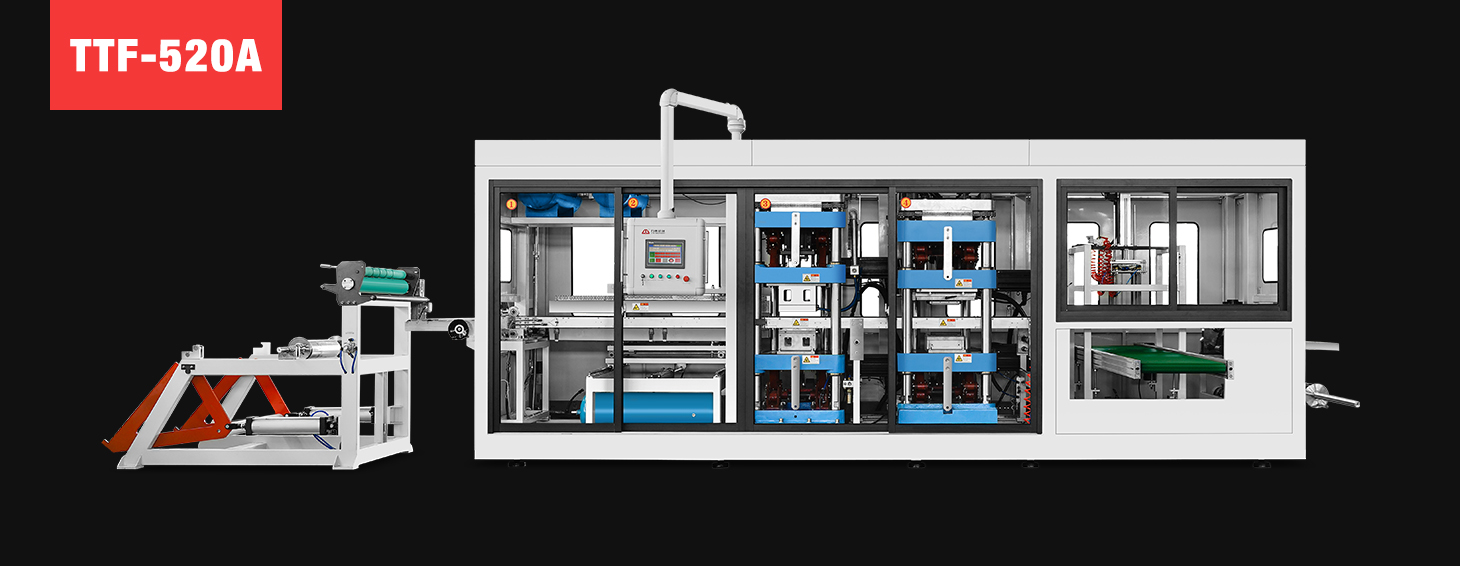

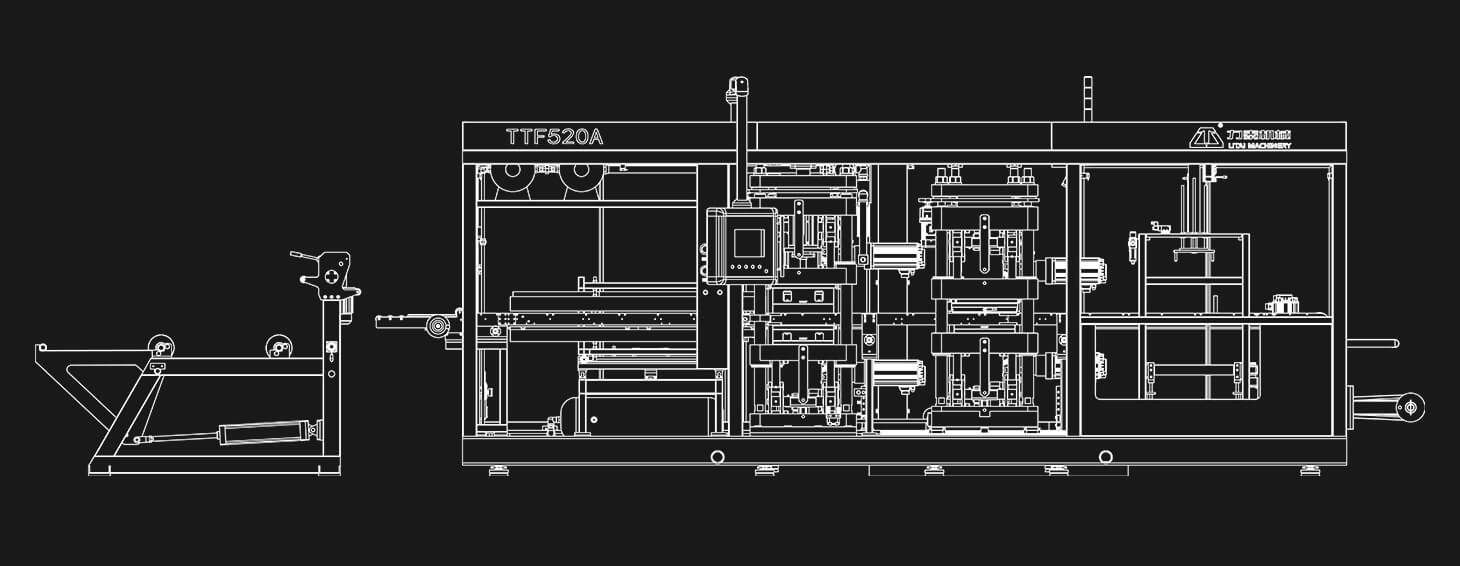

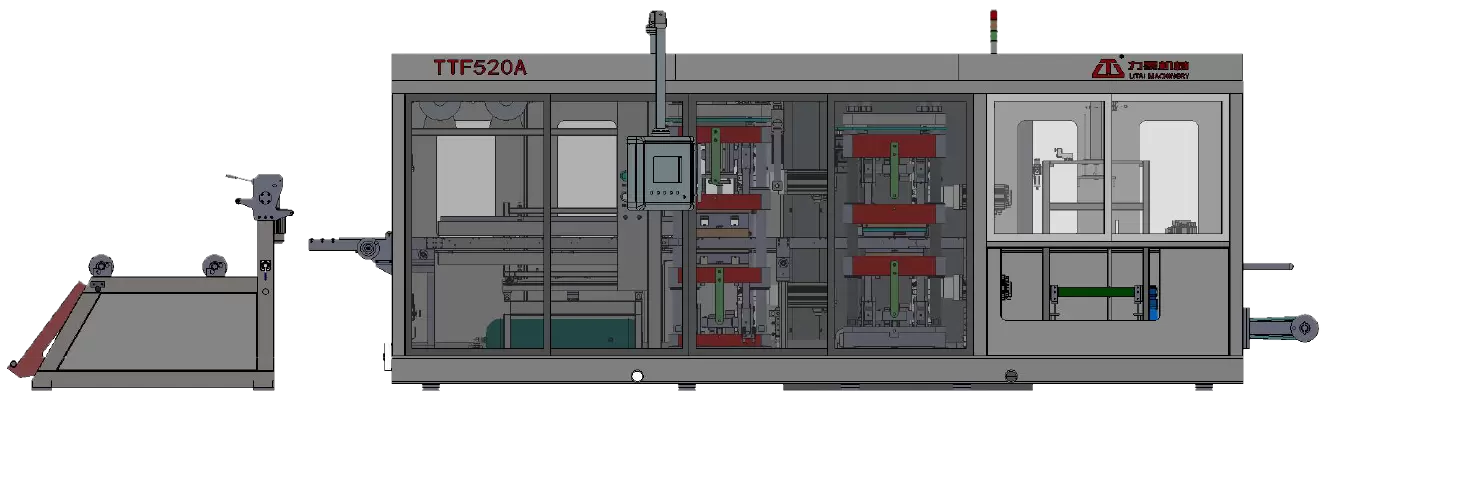

Schéma de ligne TTF-520A
schéma de ligne de la machine de thermoformage TTF-520A

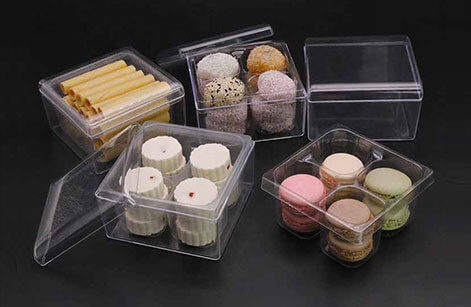

Application

La machine de thermoformage de gobelets en plastique est notre dernier produit développé, L'alimentation et l'étirement des feuilles sont entraînés par un servomoteur. La machine produit des produits jetables, tels que des gobelets en plastique, des bols, couvercle et boîte tout au long du flux de travail d'alimentation de feuilles, de chauffage de feuilles, formage, découpe et soufflage, largement utilisé et adapté à la plupart des le client a demandé. API pour programme, interface manuelle pour fonctionnement, stable, à faible bruit et haute efficacité

  • Couvercle de tasse

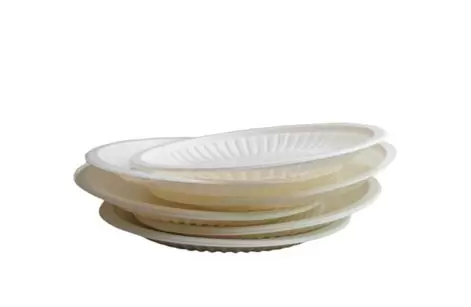

  • Plaque dégradable

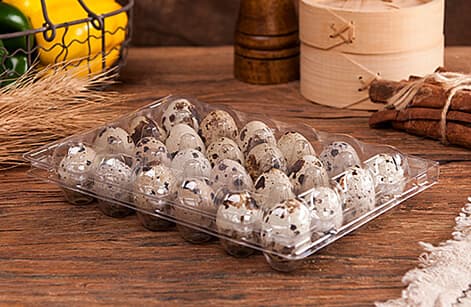

  • Plateau à œufs de caille

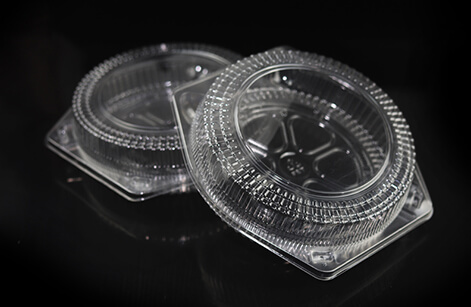

  • Boîte à gâteaux de lune

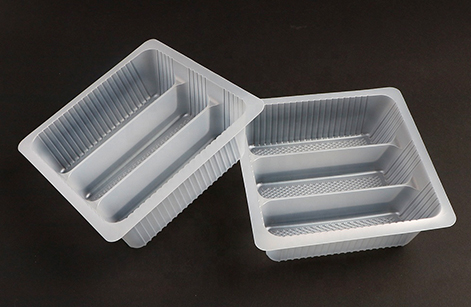

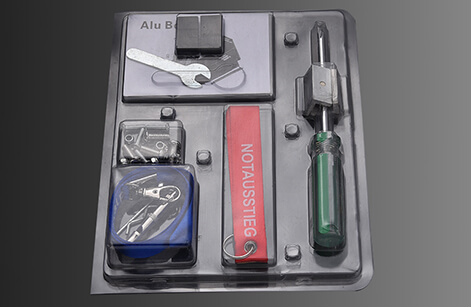

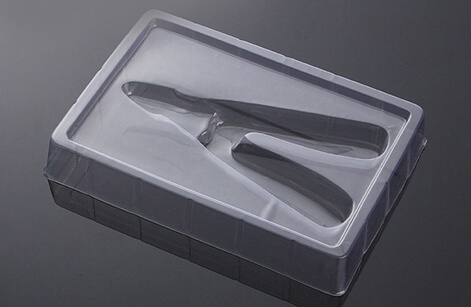

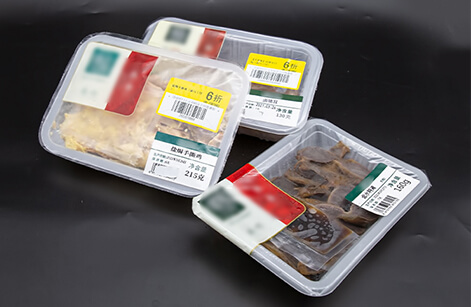

  • Plateau d'emballage du matériel
  • plateau de quincaillerie

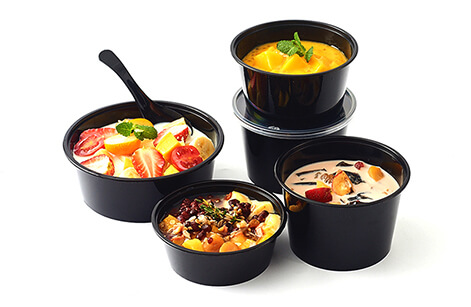

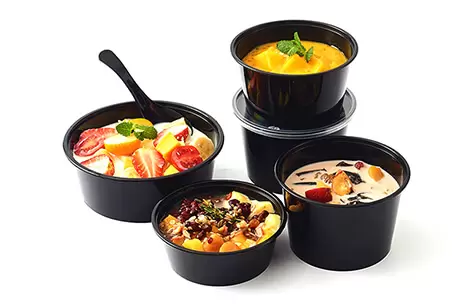

  • bol en plastique

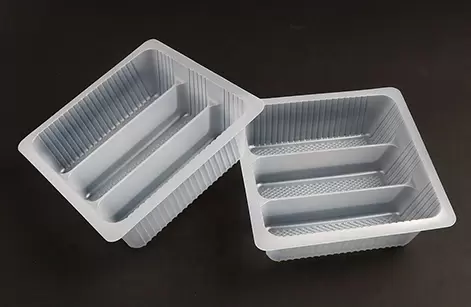

  • plateau
  • boîte de bonbons

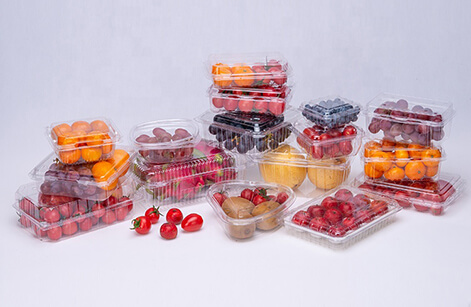

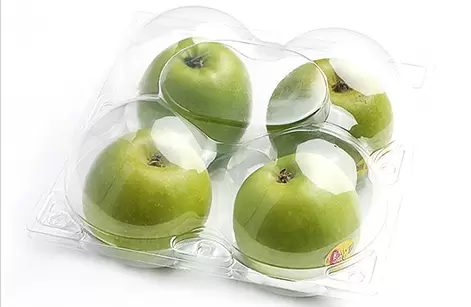

  • boîte de fruits

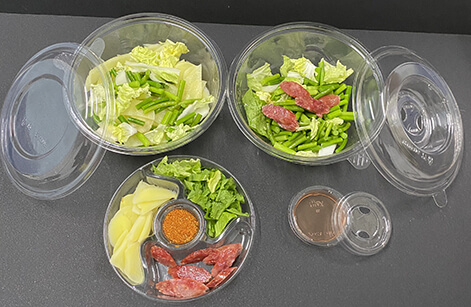

  • boîte à salade
  • boîte à pizza
  • boîte de restauration rapide

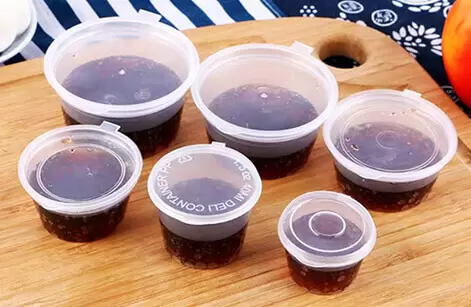

  • récipient à sauce

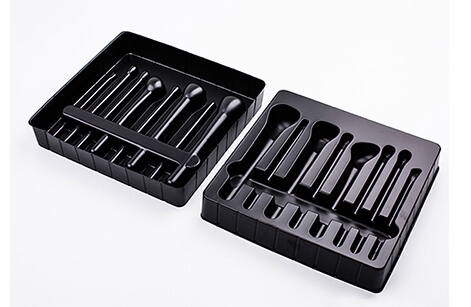

  • plateau à cosmétiques

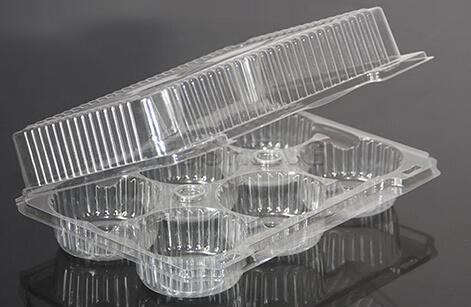

  • boîte à pâtisserie

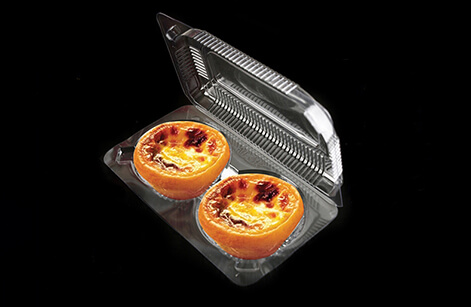

  • boîte à tarte aux œufs
  • boîte à pâtisserie

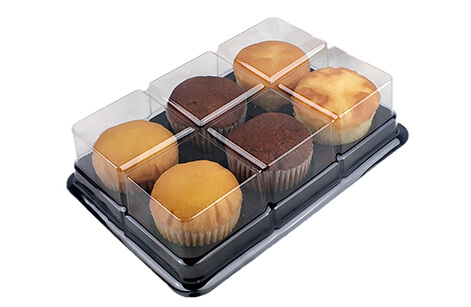

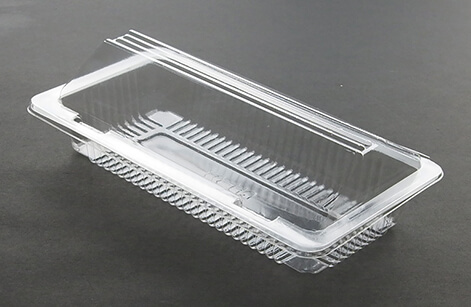

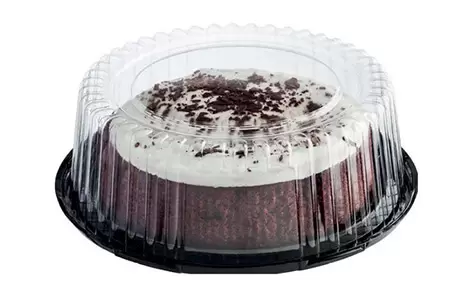

  • boîte à gâteaux

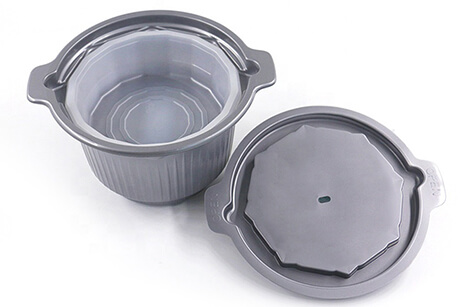

  • boîte à lunch auto-chauffante

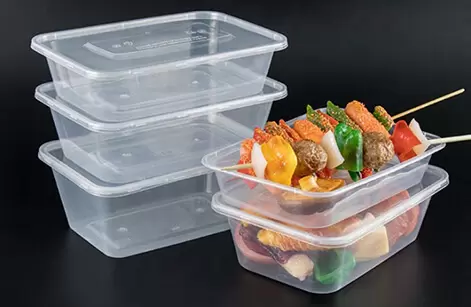

  • boîte à emporter
  • boîte à pizza
  • boîte à sushis
  • boîte d'emballage
  • boîte à biscuits
  • boîte à biscuits

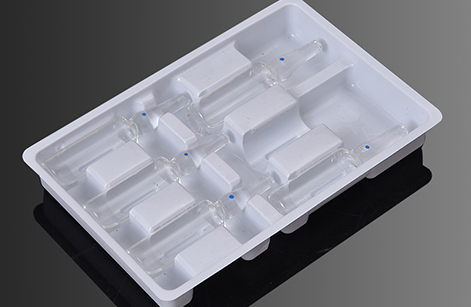

  • Plateau d'ampoules

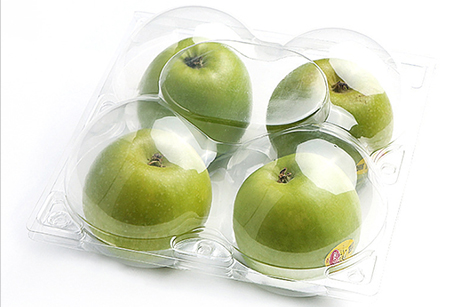

  • boîte de fruits

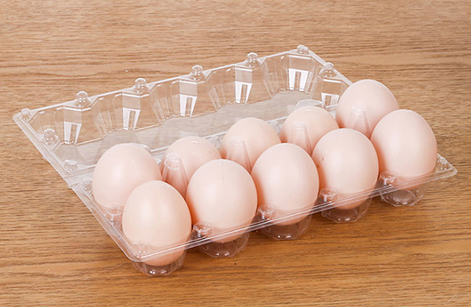

  • plateau à œufs

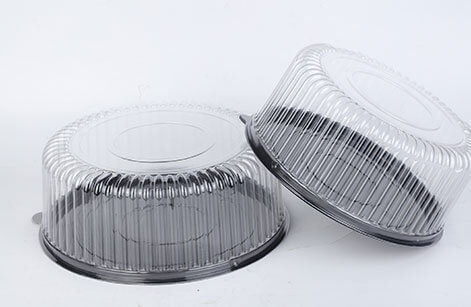

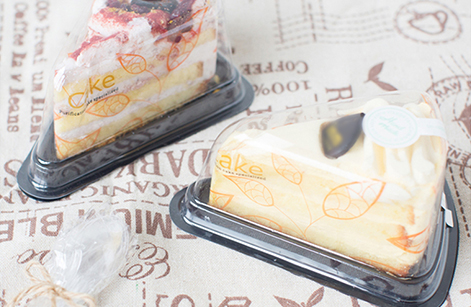

  • boîte à gâteaux

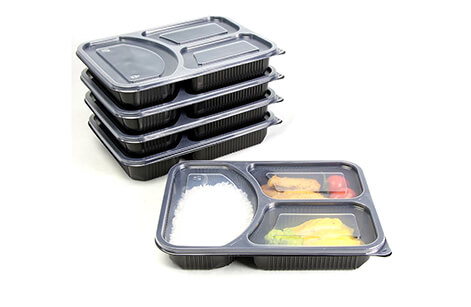

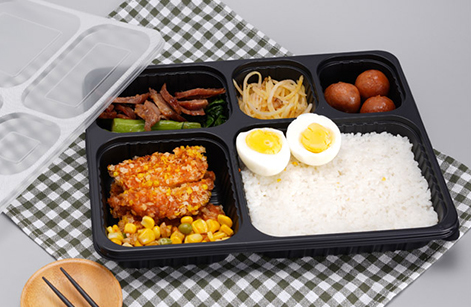

  • boîte à déjeuner
  • boîte de restauration rapide

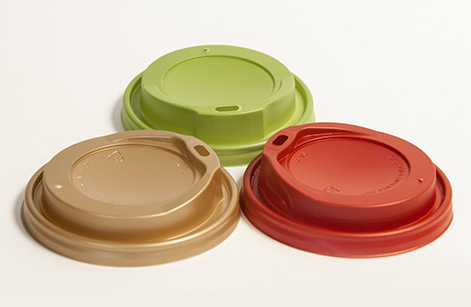

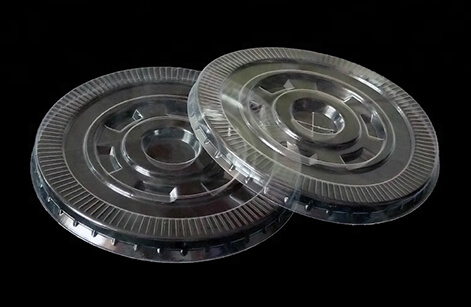

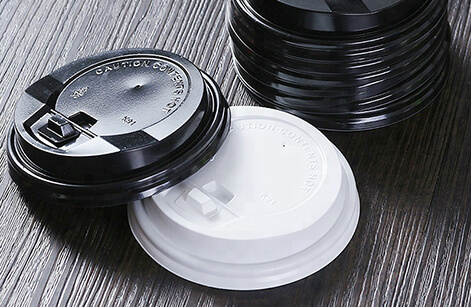

  • Couvercle de tasse à café
  • Boîte de conservation fraîche
  • Couvercle de tasse
  • Couvercle de tasse
  • Boîte à biscuits
  • Boîte à gâteaux

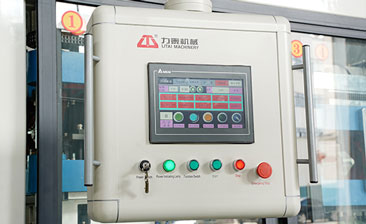

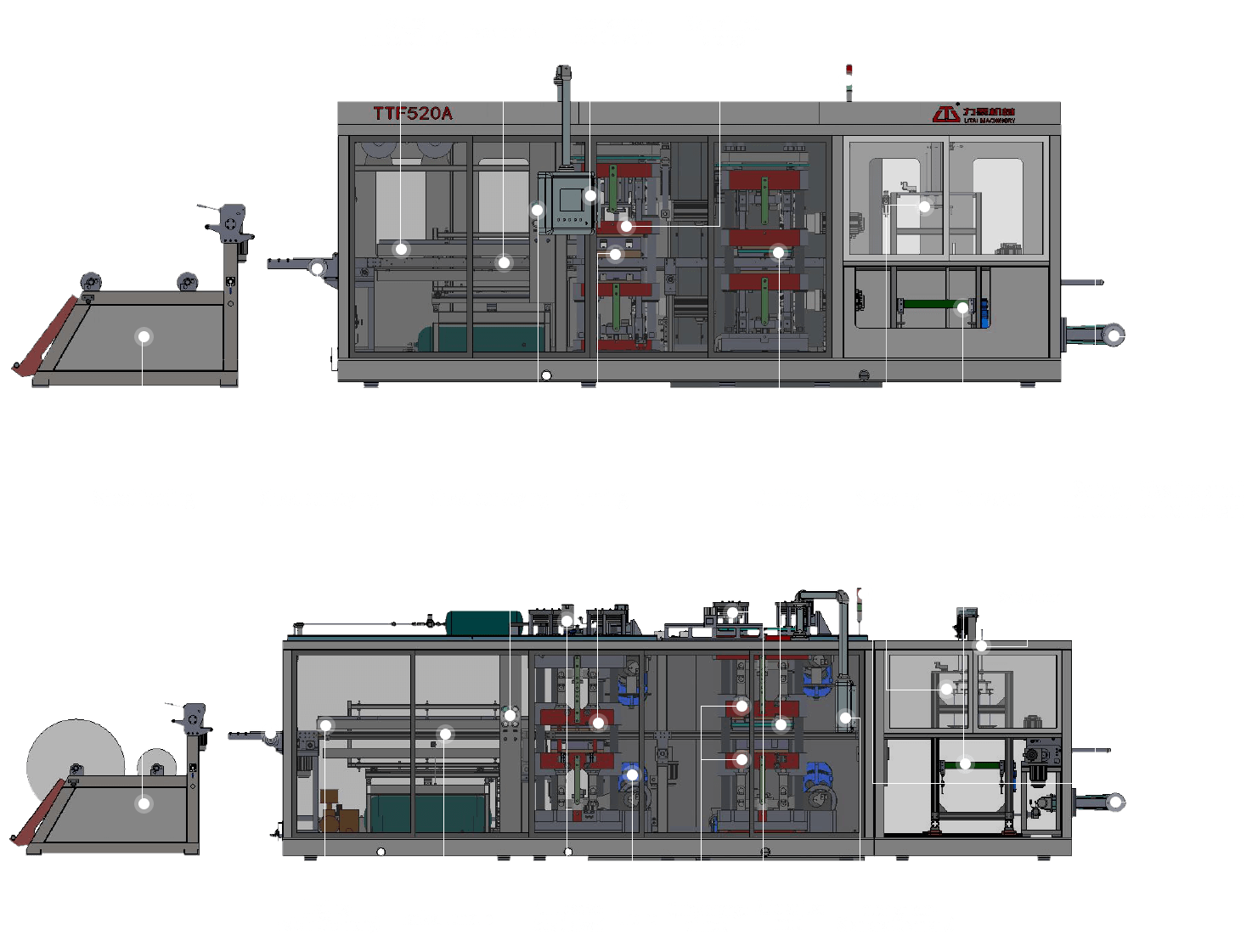

Écran tactile :
Detla (Taiwan) Piste : manuel Moule manuel
changement

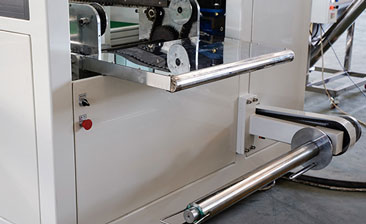

  • Alimentation en feuilles
  • Transport de feuilles

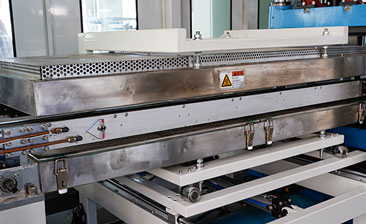

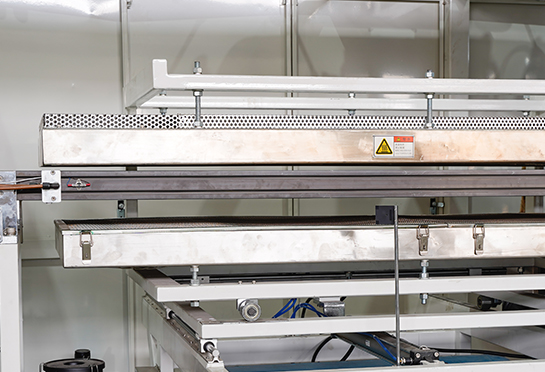

  • Chauffage:
    Trimble (Chine)
  • Piste : manuelle
  • Écran tactile :
    Detla (Taïwan)
  • Moule manuel
    changement
  • Baromètre

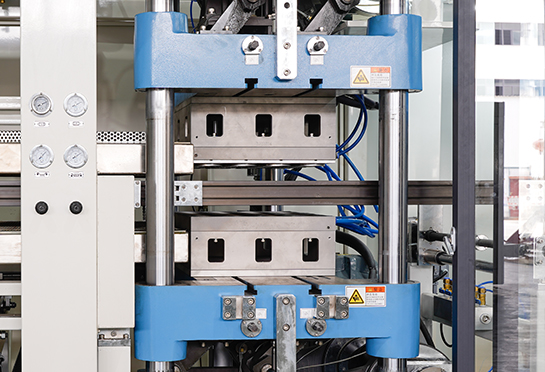

  • Formation

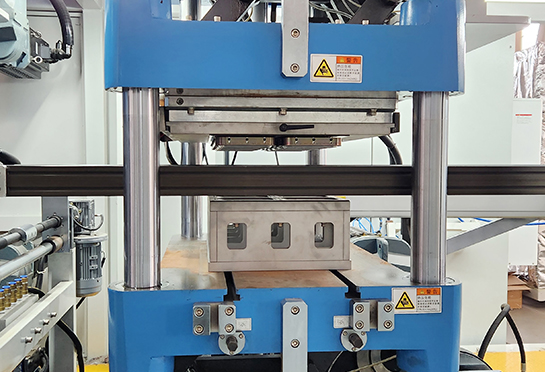

  • Coupe

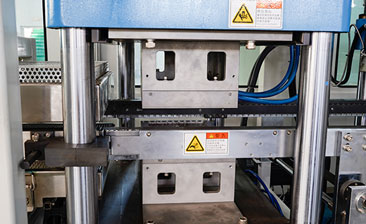

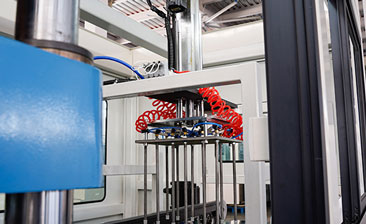

  • Empilage
  • Sécurité
    indicateur

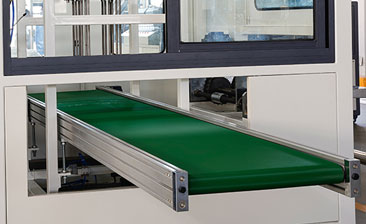

  • Convoyeur
  • Feuille de gaspillage
    partie collectrice

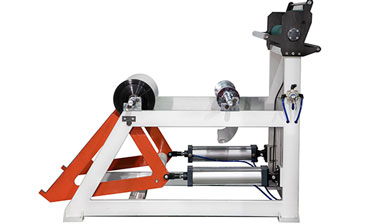

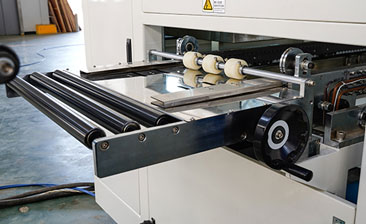

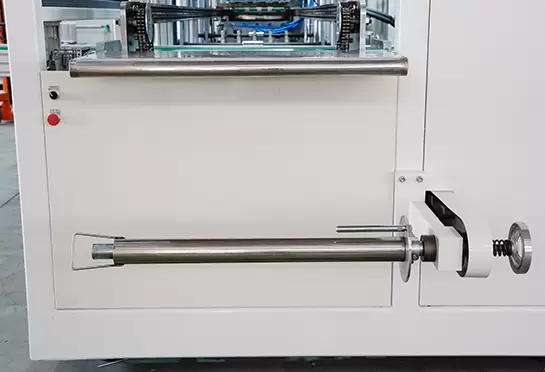

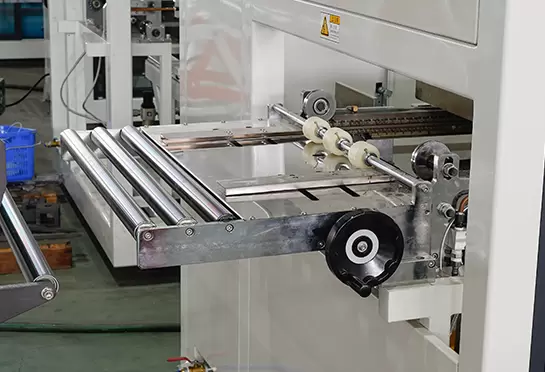

Alimentation en feuilles
Alimentation en feuilles

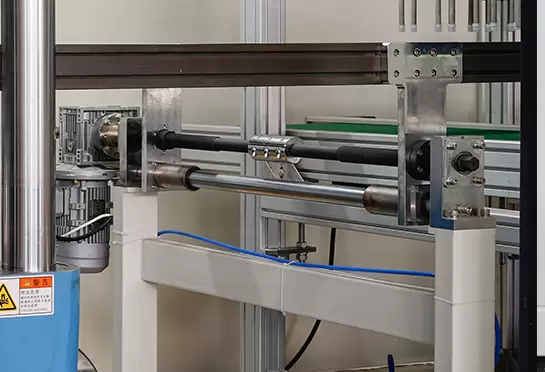

Transport de feuilles
Transport de feuilles

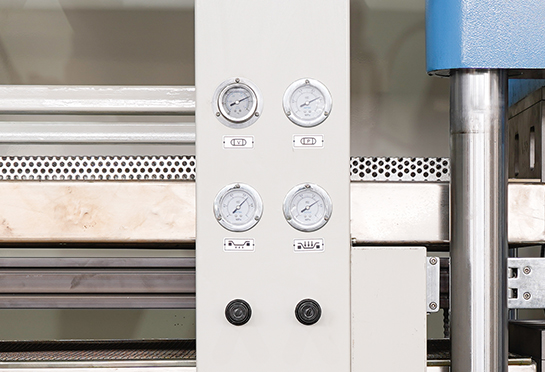

Baromètre
Baromètre

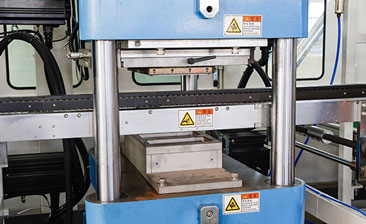

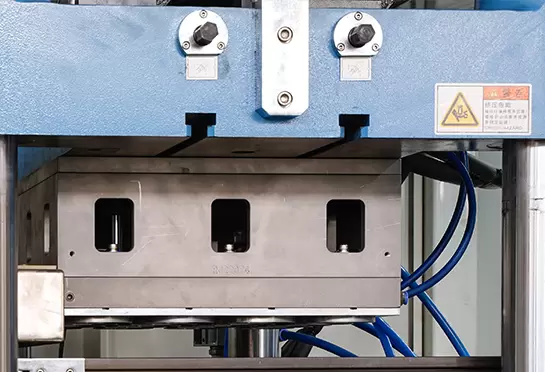

Formation
Formation

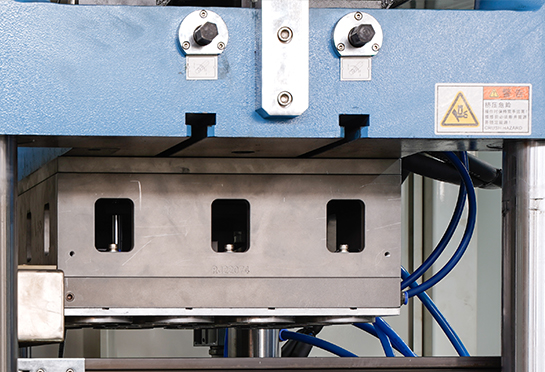

Coupe
Coupe
Empilage
Empilage

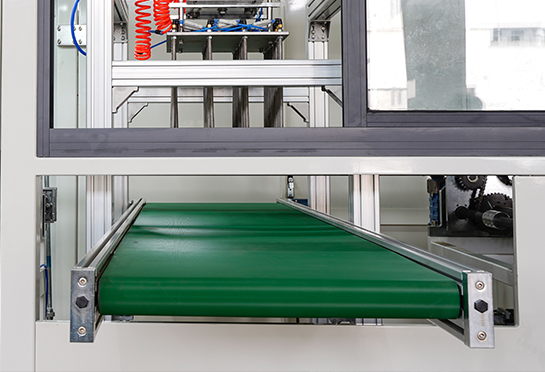

Convoyeur
Convoyeur

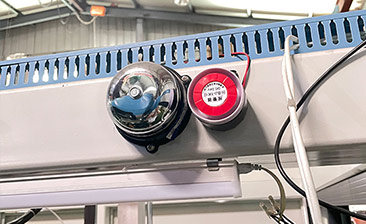

Sécurité
indicateur
Sécurité
indicateur
Feuille de gaspillage
partie collectrice
Feuille de gaspillage
partie collectrice

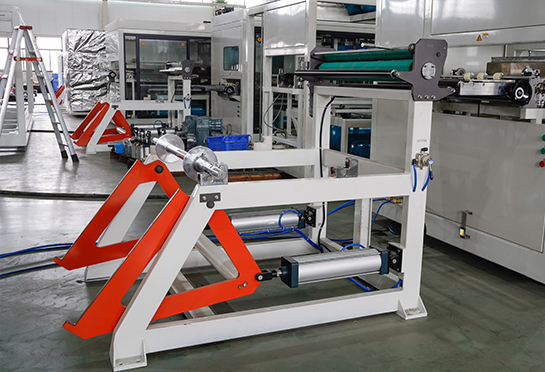

  • Alimentation en feuilles
  • Transport de feuilles
  • Chauffage:
    Erstein (Allemagne)
  • Piste : automatique
  • Baromètre

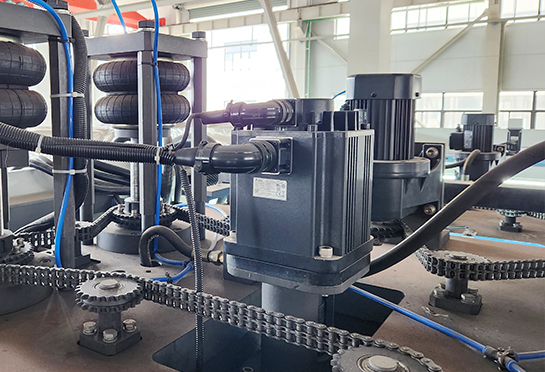

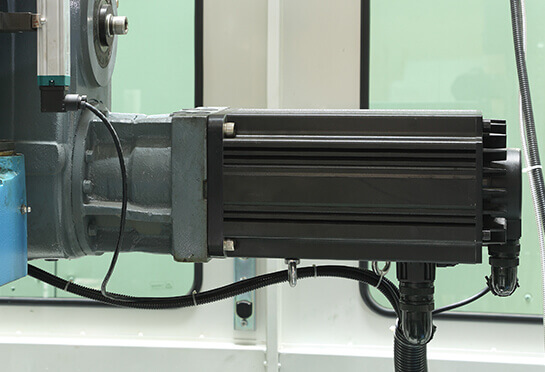

  • Servomoteur de traction :
    Detla (Taïwan)
  • Formation
  • Turbine

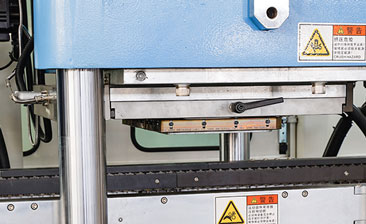

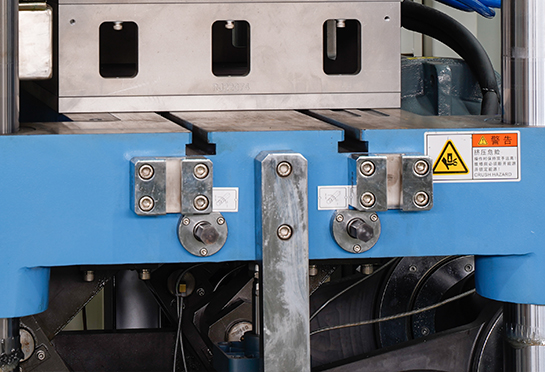

  • Changement rapide
    de moisissure
  • Changement rapide
    de moisissure
  • Réglage automatique
    moule
  • Coupe

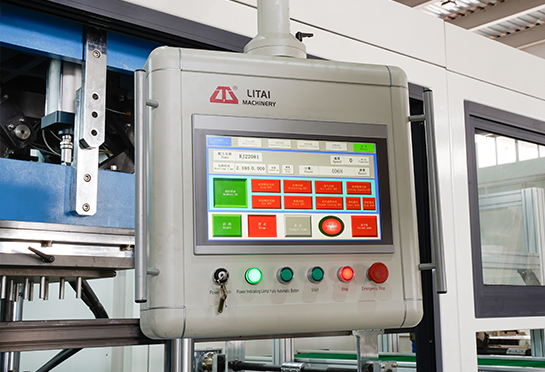

  • Écran tactile :
    Siemens (Allemagne)

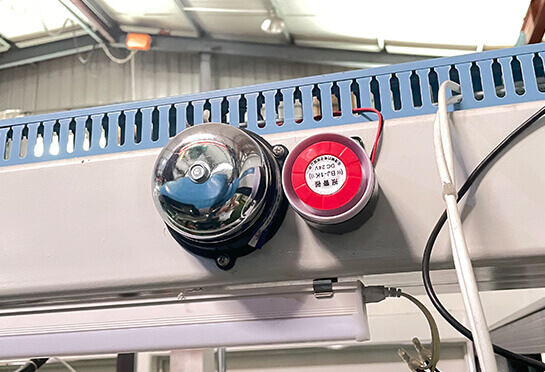

  • Sécurité
    indicateur

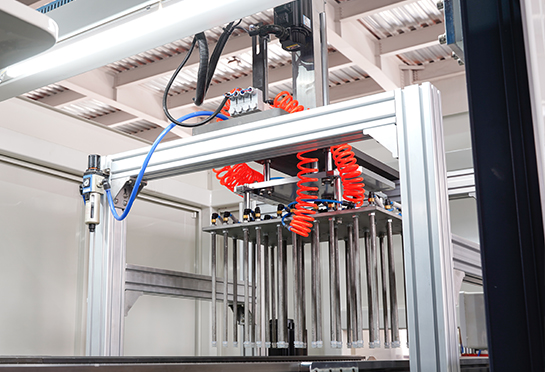

  • Empilage
  • Convoyeur
  • Indicateur de sécurité
  • Feuille de gaspillage
    partie collectrice
Servomoteur de traction du baromètre:
Detla (Taïwan) Piste : automatique Changement rapide
de moule Réglage automatique
Moule Turbine Écran tactile :
Siemens (Allemagne)

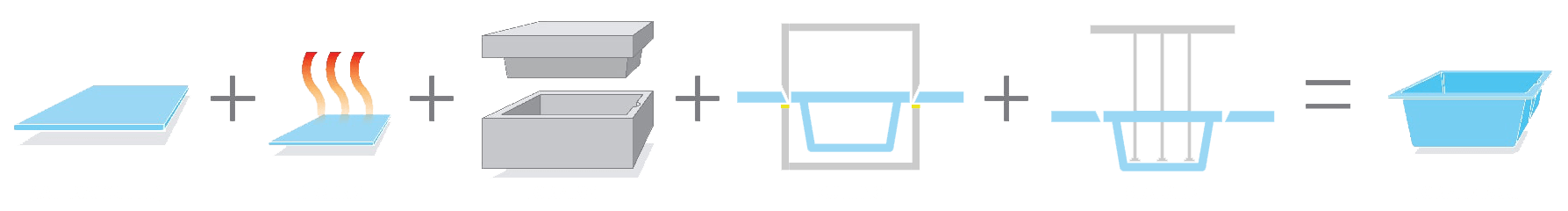

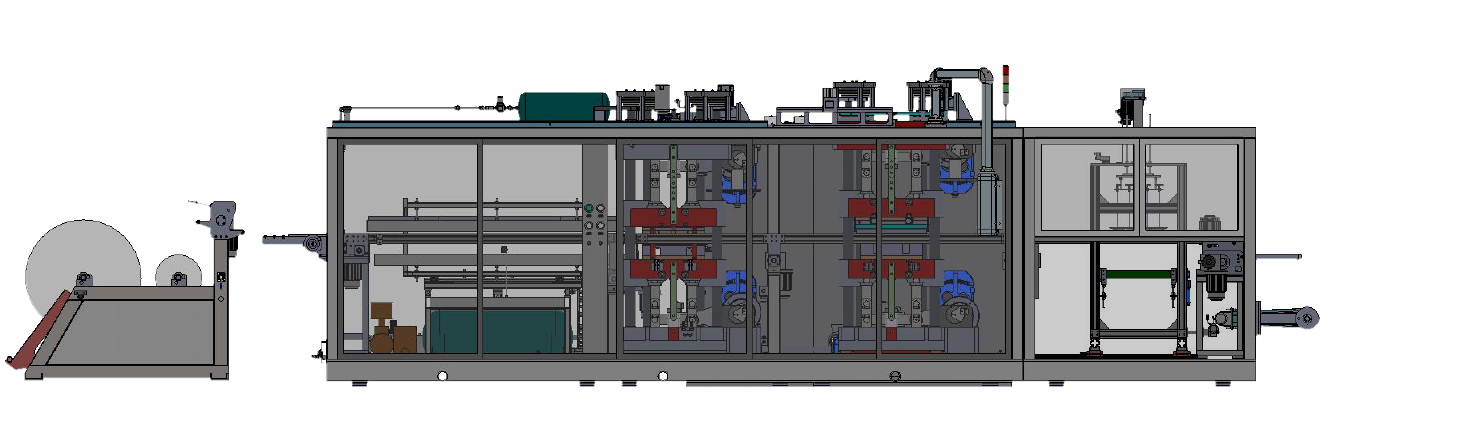

machine de thermoformage à trois stations Schéma de principe du processus de moulage

RÉSUMÉ DE LA MACHINE

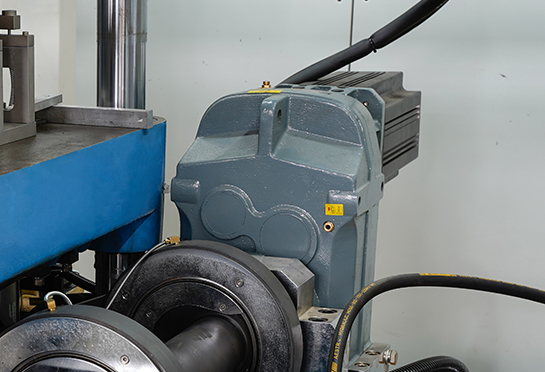

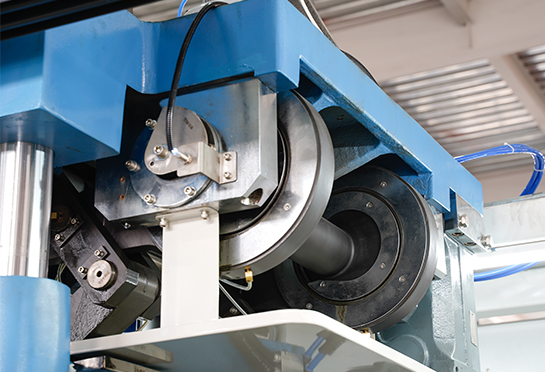

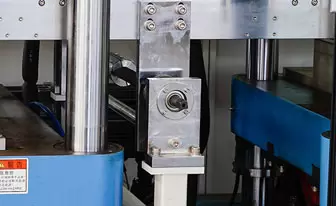

  • Chaque station est entraînée par la structure de tringlerie à manivelle excentrique.

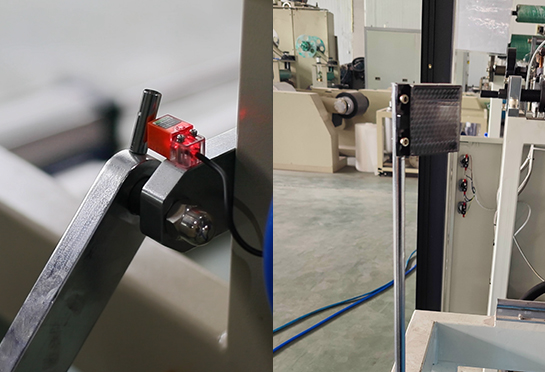

  • Les parties d'alimentation et de chauffage ont un commutateur optoélectronique afin d'éviter les erreurs de fonctionnement du processus de production.

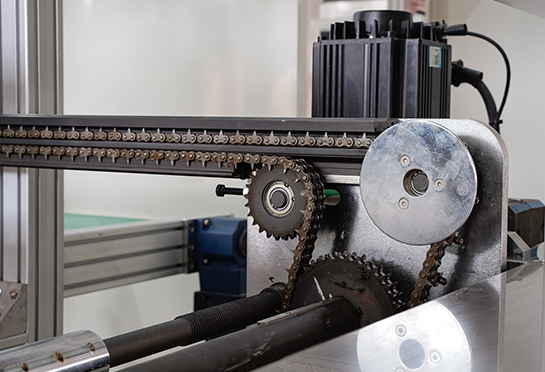

  • La chaîne dentée en 65#Mn, aide à transporter la tôle. Rails en aluminium avec refroidissement par eau, économisez de l'eau.
  • La machine adopte un système de température PID, elle montre une haute précision et une tolérance de contrôle de température <1℃.
  • Il existe un dispositif de changement de moule rapide, qui réduit considérablement le temps de changement de moule.
  • Chaque servomoteur a une protection contre les surcharges pour le surmenage de la machine.
  • Le barycentre bas et la hauteur des produits finis ainsi qu'un fonctionnement régulier garantissent une utilisation facile et une visualisation conviviale.
  • Il y a une fonction d'alarme des portes coulissantes.
Chaque station est entraînée par la structure de tringlerie à manivelle excentrique. Chaque station est entraînée par la structure de tringlerie à manivelle excentrique.
Les parties d'alimentation et de chauffage ont un commutateur optoélectronique afin d'éviter les erreurs de fonctionnement du processus de production. Les parties d'alimentation et de chauffage ont un commutateur optoélectronique afin d'éviter les erreurs de fonctionnement du processus de production.
La chaîne dentée en 65#Mn, aide à transporter la tôle. Rails en aluminium avec refroidissement par eau, économisez de l'eau. La chaîne dentée en 65#Mn, aide à transporter la tôle. Rails en aluminium avec refroidissement par eau, économisez de l'eau.

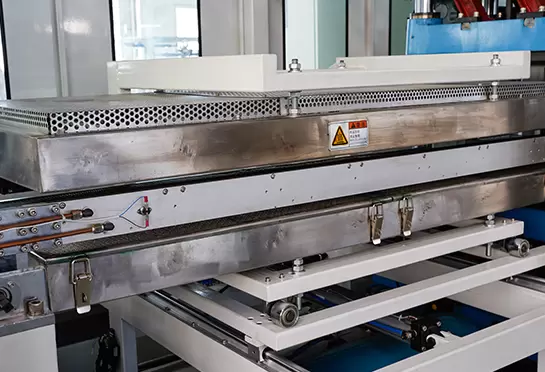

La machine adopte un système de température PID, elle montre une haute précision et une tolérance de contrôle de température <1℃. La machine adopte un système de température PID, elle montre une haute précision et une tolérance de contrôle de température <1℃.

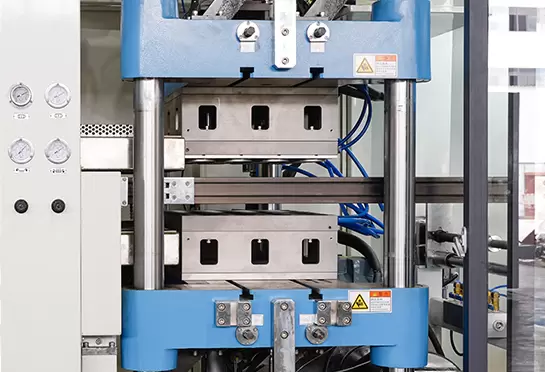

Il existe un dispositif de changement de moule rapide, qui réduit considérablement le temps de changement de moule. Il existe un dispositif de changement de moule rapide, qui réduit considérablement le temps de changement de moule.
Chaque servomoteur a une protection contre les surcharges pour le surmenage de la machine. Chaque servomoteur a une protection contre les surcharges pour le surmenage de la machine.
Le barycentre bas et la hauteur des produits finis ainsi qu'un fonctionnement régulier garantissent une utilisation facile et une visualisation conviviale. Le barycentre bas et la hauteur des produits finis ainsi qu'un fonctionnement régulier garantissent une utilisation facile et une visualisation conviviale.
Il y a une fonction d'alarme des portes coulissantes. Il y a une fonction d'alarme des portes coulissantes.
