Feuille Extrudeuse

Feuille Extrudeuse
Fabrication et vente de l'industrie et du commerce
  • ÉQUIPEMENT AUXILIAIRE

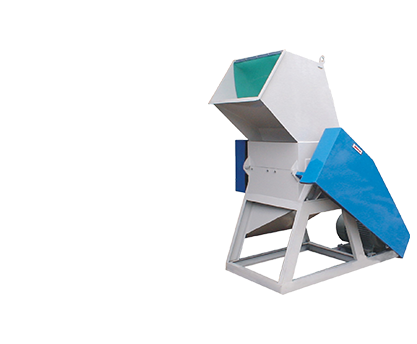

    Concasseur TP-650
    Broyage des déchets de tôle

    Capacité de concassage : 300 kg/h

    Diamètre : 10,5 mm

    Lame convolutée : 6 pièces

    Lame fixe : 4 pièces

    Puissance du moteur : 15 kW

    Alimentation : 3PH-380V/50Hz

    Dimensions : L1600 x l1200 x H2000 mm

    Poids : 500 kg

  • ÉQUIPEMENT AUXILIAIRE

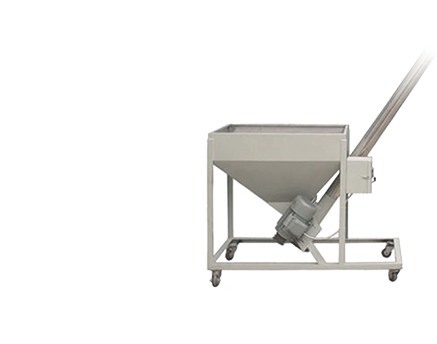

    Mangeoire automatique
    ZD-2000
    Alimentation automatique du matériel

    Modèle : ZD-2000

    Rendement maximal (une heure) : 2 000 kg

    Puissance nominale : 2,3 kW

    Alimentation : 3PH-380V/50Hz

    Dimensions de la partie de base : L900 x l900 x H700 mm

    Dimensions du tube en acier inoxydable : L1400*D133mm

    Méthode d'alimentation : Alimentation par vis

  • ÉQUIPEMENT AUXILIAIRE

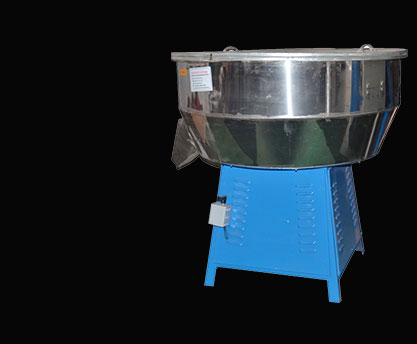

    Mixer
    TJB-1100
    Mélange de déchets et de nouveaux matériaux

    Trémie : 1100 mm

    Puissance du moteur : 2,2 kW

    Alimentation : 3PH-380V/50Hz

    Par sortie maximale (une fois) : 125 kg

    Par production maximale (une heure) : 500 kg

    Dimensions : L1100 x l1100 x H1050 mm

    Poids : 125 kg

  • ÉQUIPEMENT AUXILIAIRE

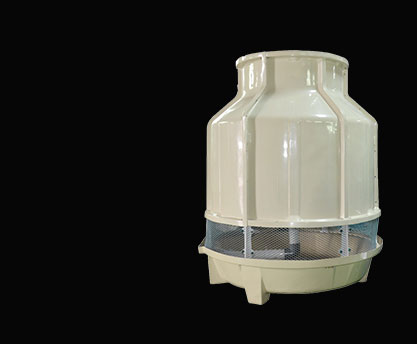

    Tour de refroidissement
    30T
    Refroidissement des trois rouleaux

    Modèle : 30T

    Hauteur : 2300 mm

    Diamètre : 1800 mm

    Puissance du moteur : 1,1 kW

    Alimentation : 3PH-380V/50Hz

    Capacité : 30T

    Poids : 100 kg

PARAMÈTRE TECHNIQUE PRINCIPAL
Modèle
Matériel appropriéANIMAUXpolypropylène, picoseconde
Max. Largeur du produit750mm670mm
Épaisseur du produit0,18-1,8 mm0.3-2.0mm
Diamètre de tige de vis75mm110 millimètres
Rapport L/D vis40:01:0030:01:00
Max. Production300-400kg/heure45kw
Puissance du moteur principal110kw160kg/h
Pouvoir total350kw110kw
Source de courantAC 380V, 50Hz, triphasé, quatre filsAC 380V, 50Hz, triphasé, quatre fils
DimensionL22500*W3200*H3600mmL11000xW2000xH1800mm
LesterEnviron 15TEnviron 5.8T
Modèle
  • Haute sécurité
  • Grande stabilité
  • Faible bruit
  • Faible consommation d'énergie
    consommation
  • Utilisation élevée
  • Entièrement automatique

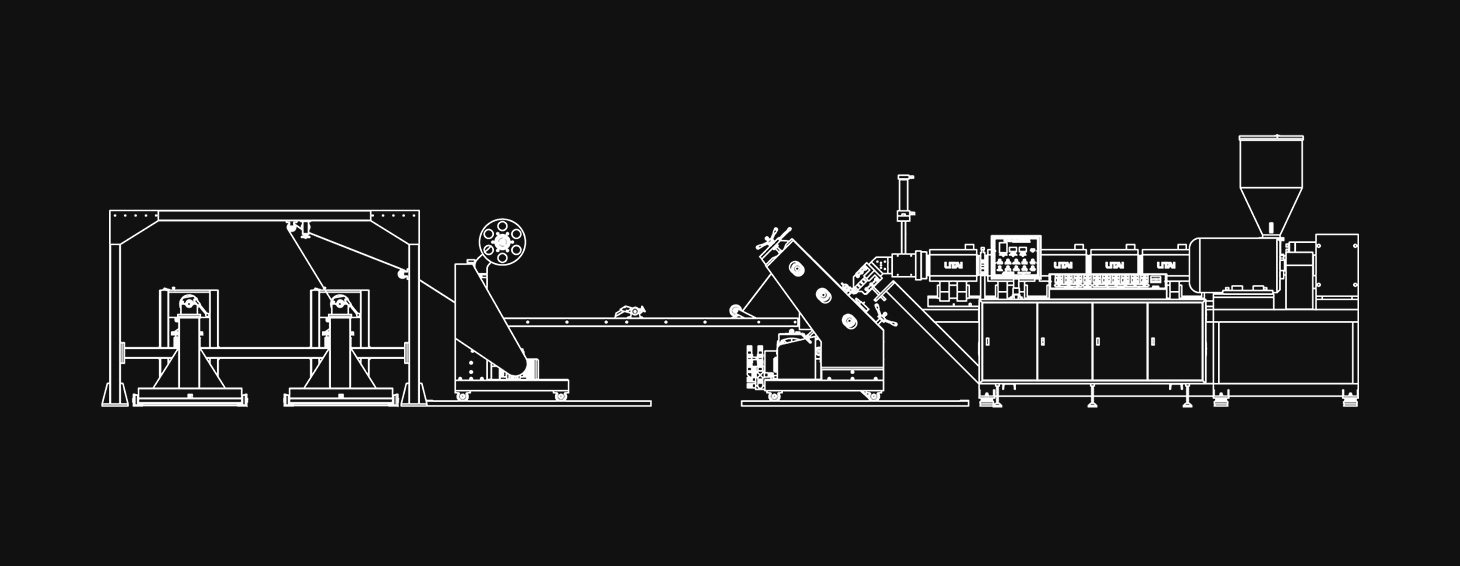

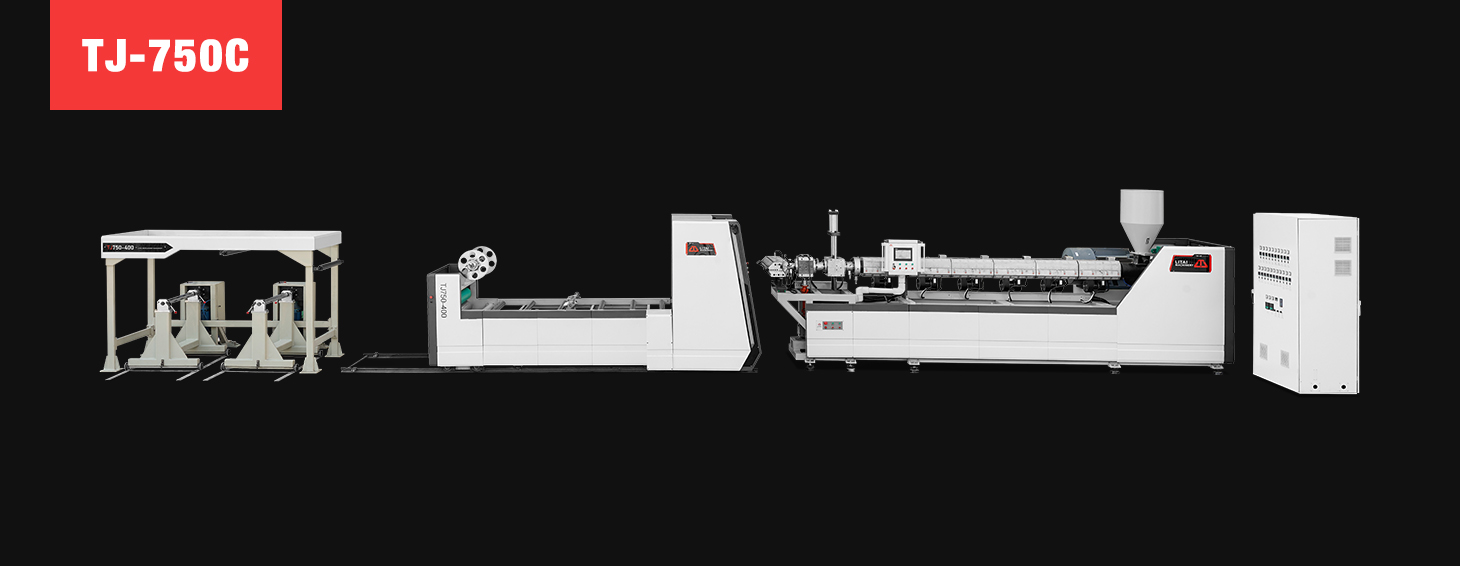

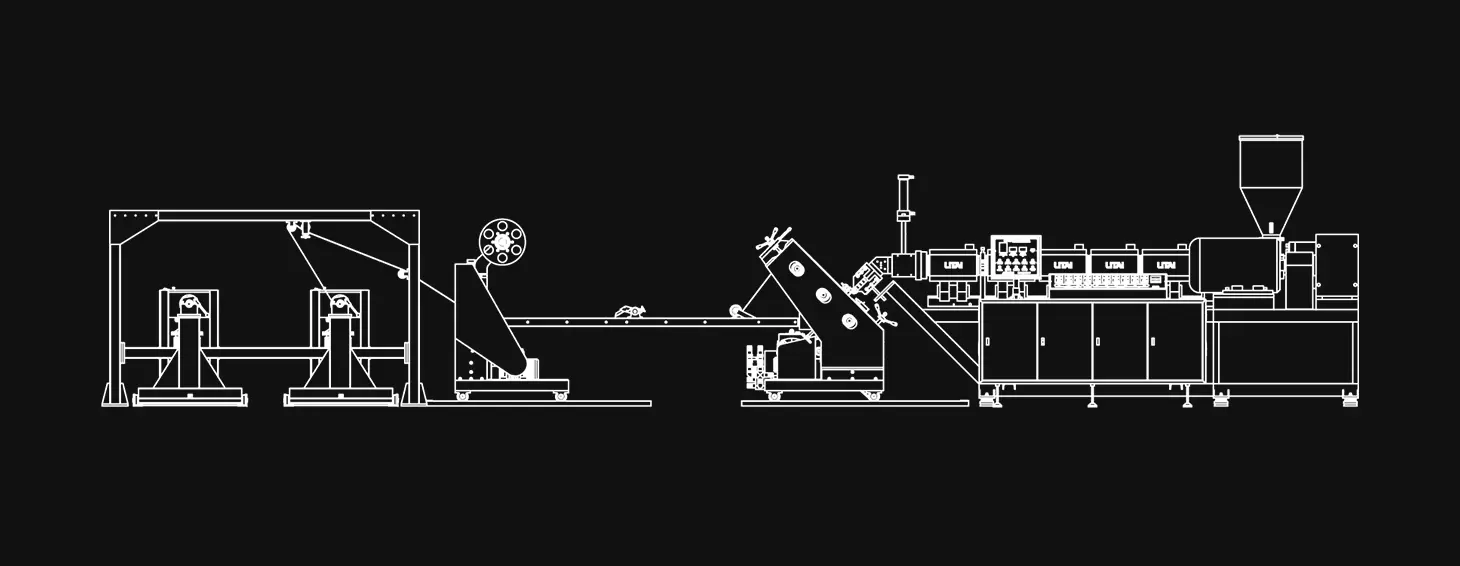

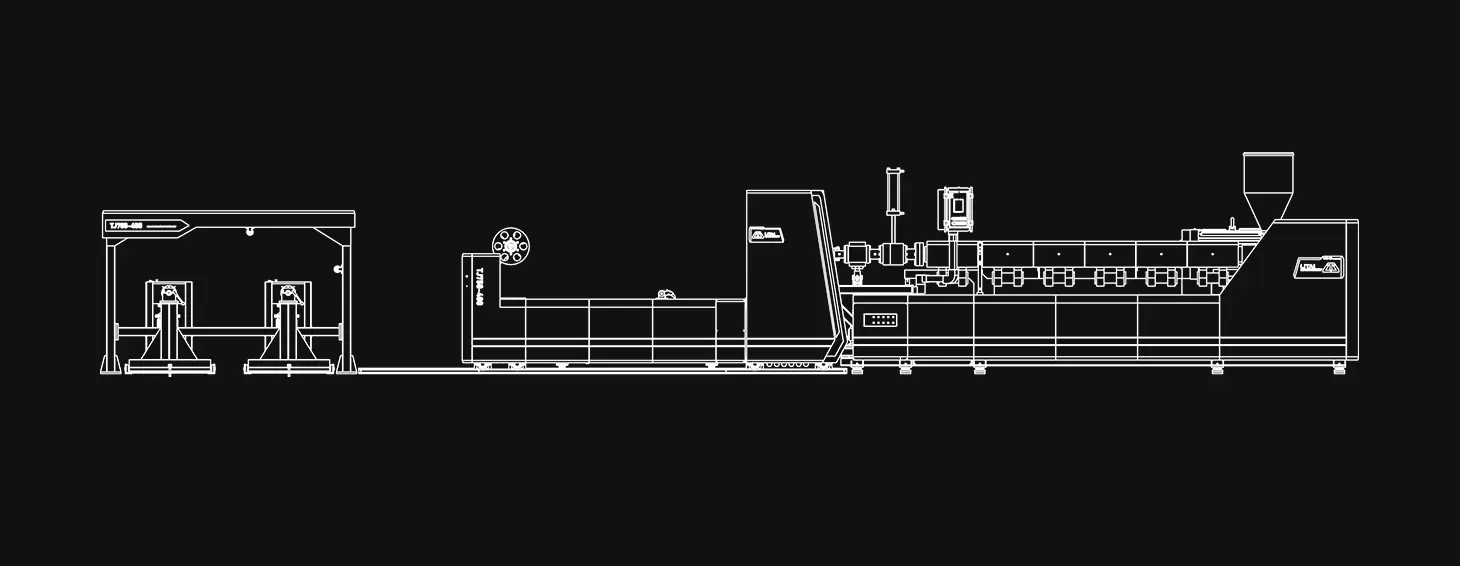

Diagramme de ligne TJ-750C

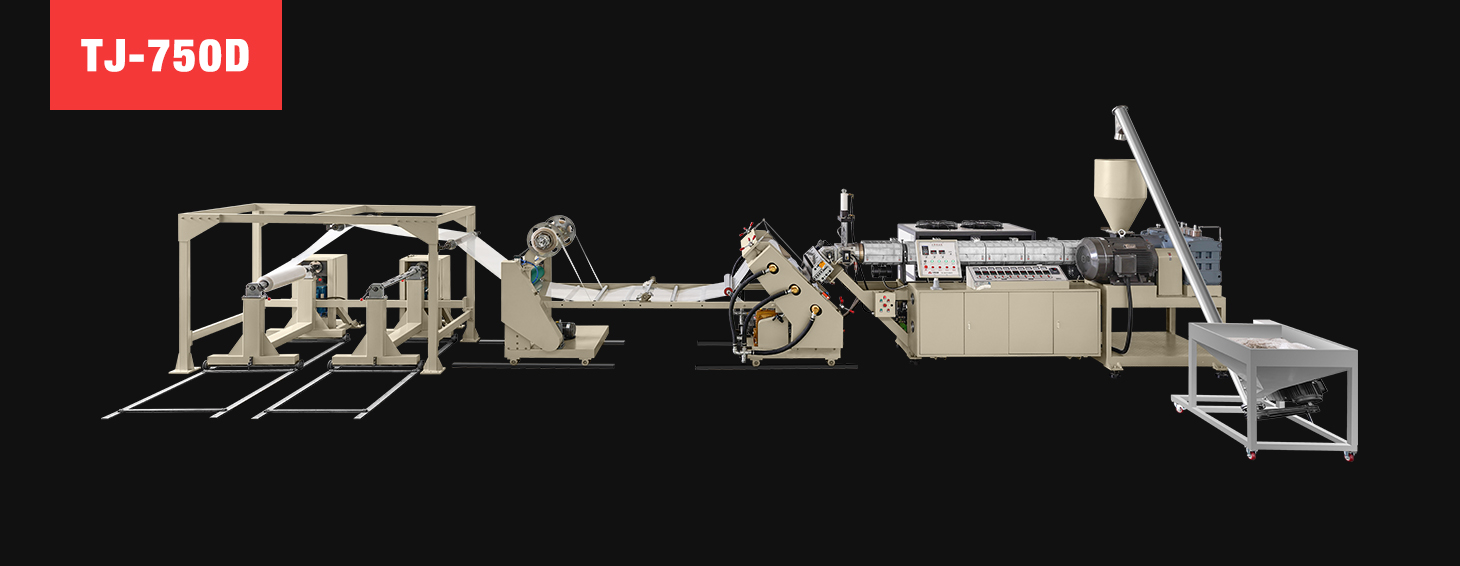

Diagramme de ligne TJ-750D
Diagramme de ligne TJS-750
Application

L'extrudeuse de feuilles est composée d'extrusion, de calandrage, de traction et de laminage. Les pièces principales sont résistantes à l'abrasion, résistantes à la corrosion, résistantes aux hautes températures grâce à un traitement spécial de haute qualité. La faible force de résistance dans le canal d'extrusion de la tête de filière rend l'épaisseur de la feuille uniforme, le réservoir en spirale interne à trois rouleaux assure un refroidissement efficace et il est facile de changer et d'installer le changeur de filet avec l'unité de pression hydraulique, pas besoin d'arrêter la machine. La machine extrude des granulés PP/PS en feuille PP/PS avec une seule couleur, qui est utilisée pour produire des produits en plastique par des machines de thermoformage en plastique, comme des tasses, des récipients alimentaires, des plateaux, des plats, des bols, des couvercles, etc.

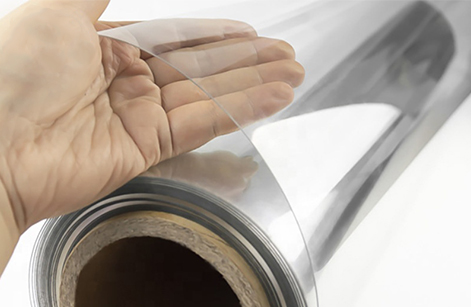

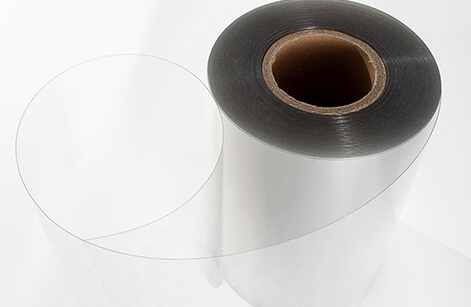

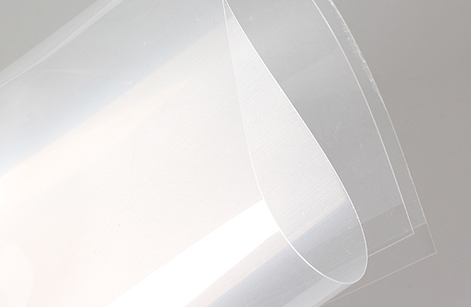

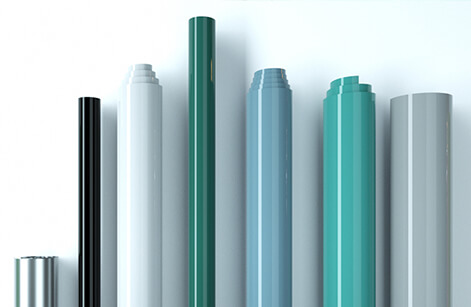

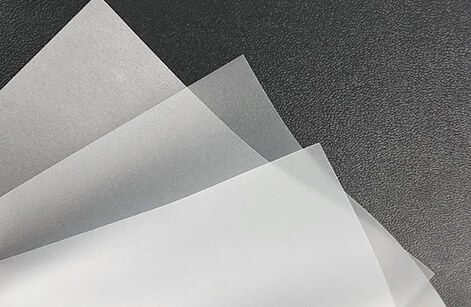

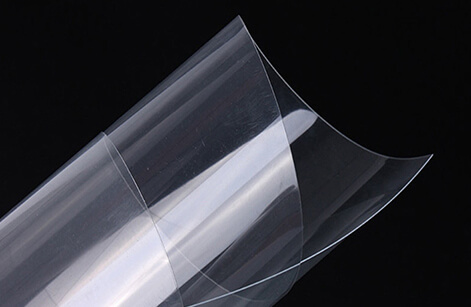

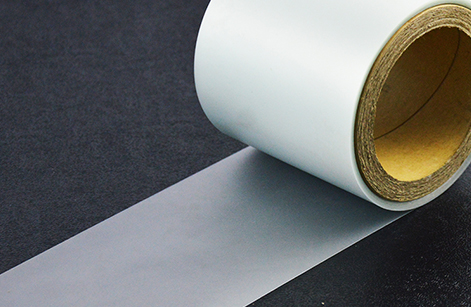

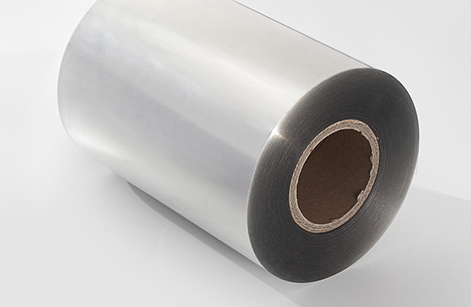

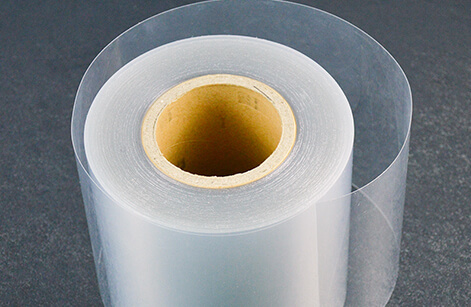

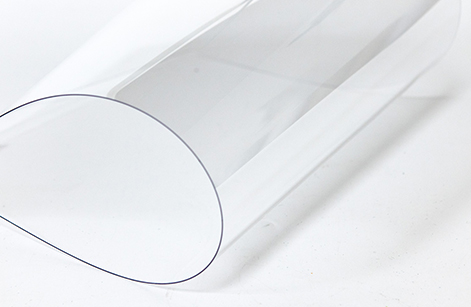

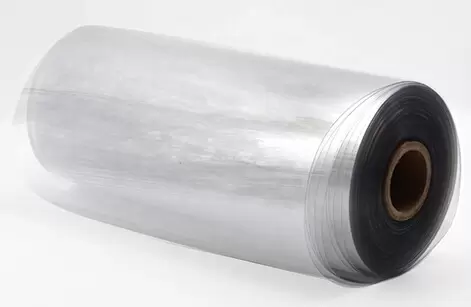

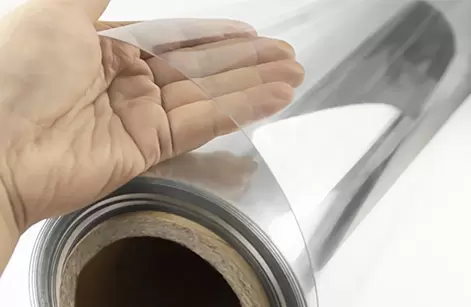

  • Feuille PS transparente

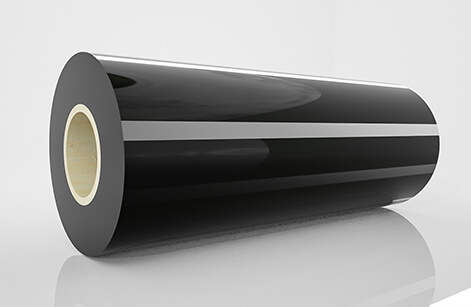

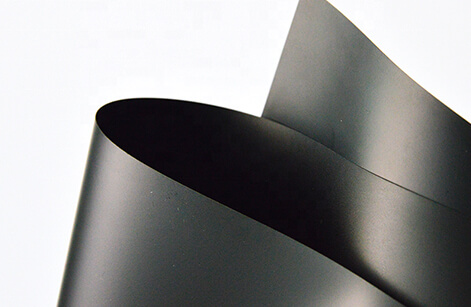

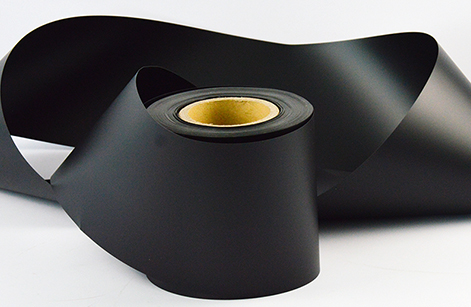

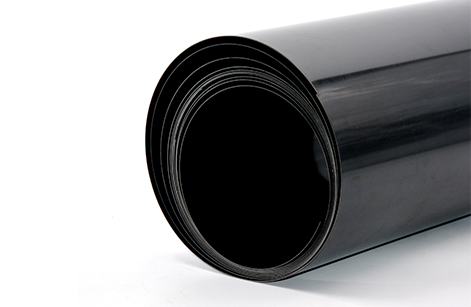

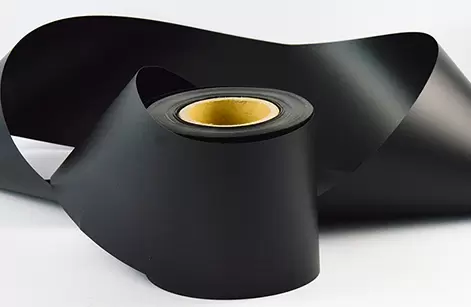

  • feuille PS noire

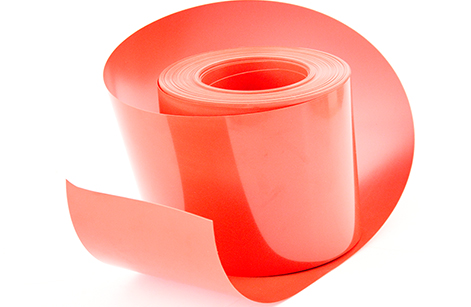

  • Feuille PS rouge
  • Feuille PS blanc laiteux
  • Feuille PS noire
  • Feuille PS transparente
  • Feuille PS transparente
  • Feuille PS transparente
  • Feuille PS noire
  • Feuille PS jaune
  • Feuille PS transparente
  • Feuille PS transparente
  • Feuille PS laiteuse
  • Feuille PS laiteuse
  • Feuille PS transparente

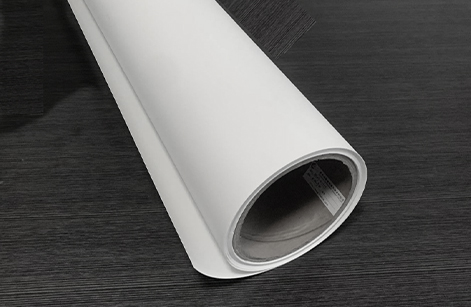

  • Feuille PS blanche

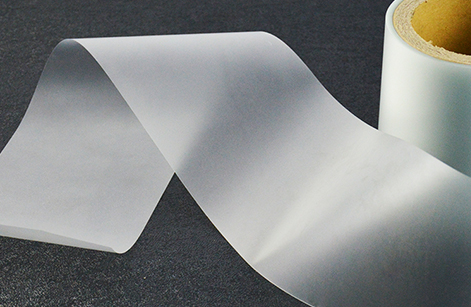

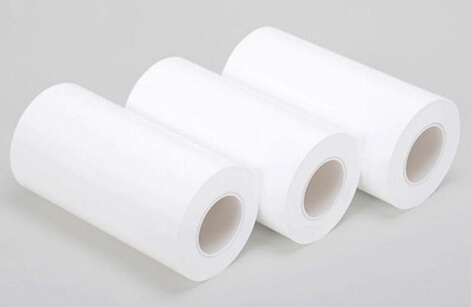

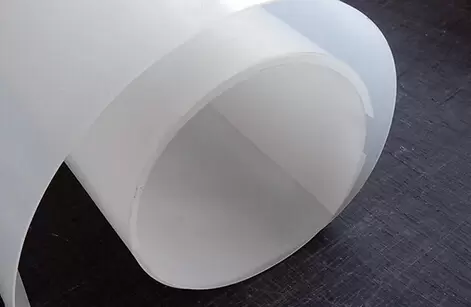

  • Feuille de PP blanche

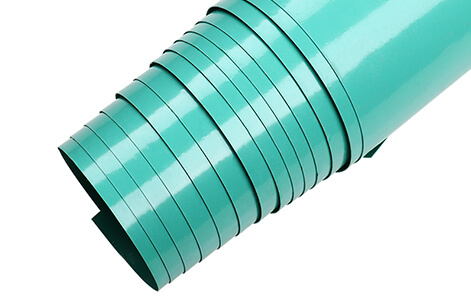

  • Feuille PP verte

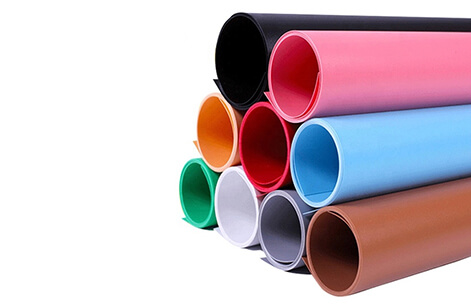

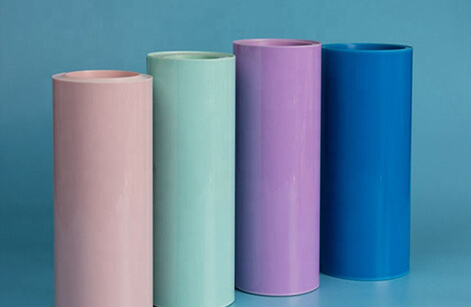

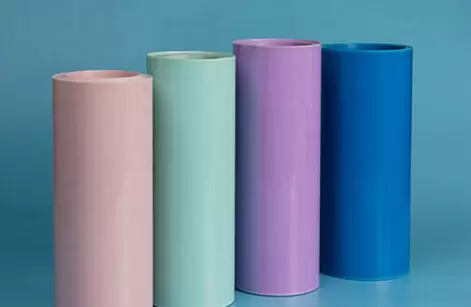

  • Feuille PP multicolore

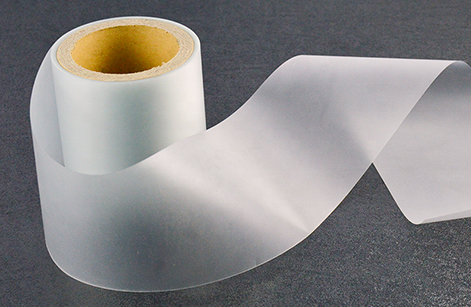

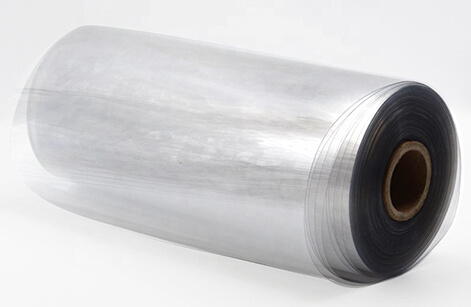

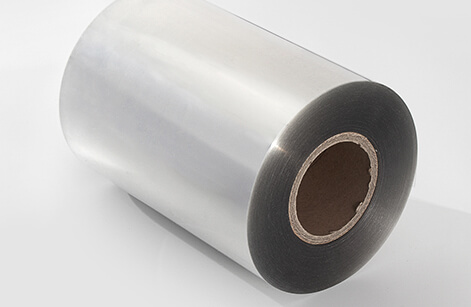

  • Feuille PP transparente
  • Feuille de PP blanche

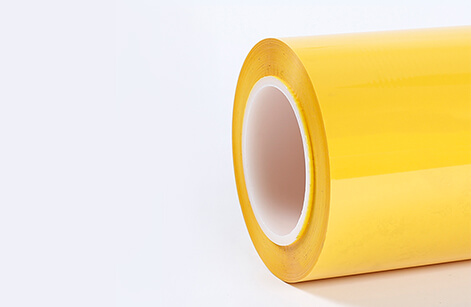

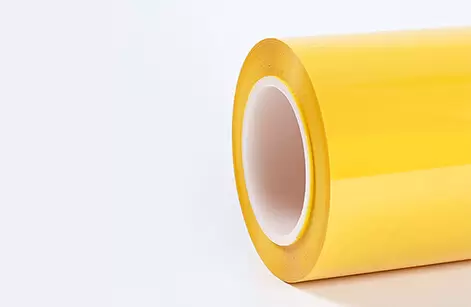

  • Feuille PP jaune

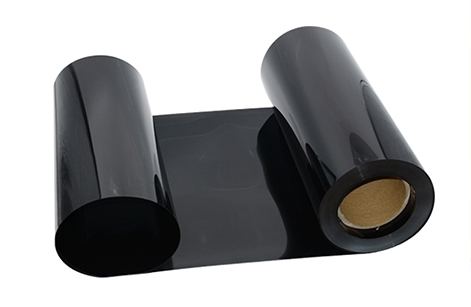

  • Feuille PP noire
  • Feuille PP noire
  • Feuille PP multicolore

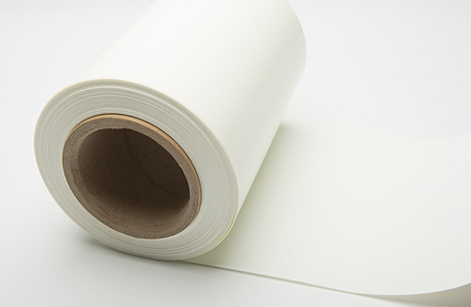

  • Feuille de PP blanc laiteux
  • Feuille PP multicolore
  • Feuille PP laiteuse
  • Feuille PP transparente
  • Boîte de conservation fraîche
  • Boîte à biscuits
  • Boîte à gâteaux

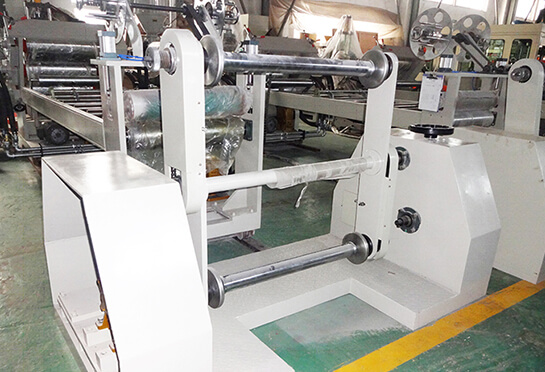

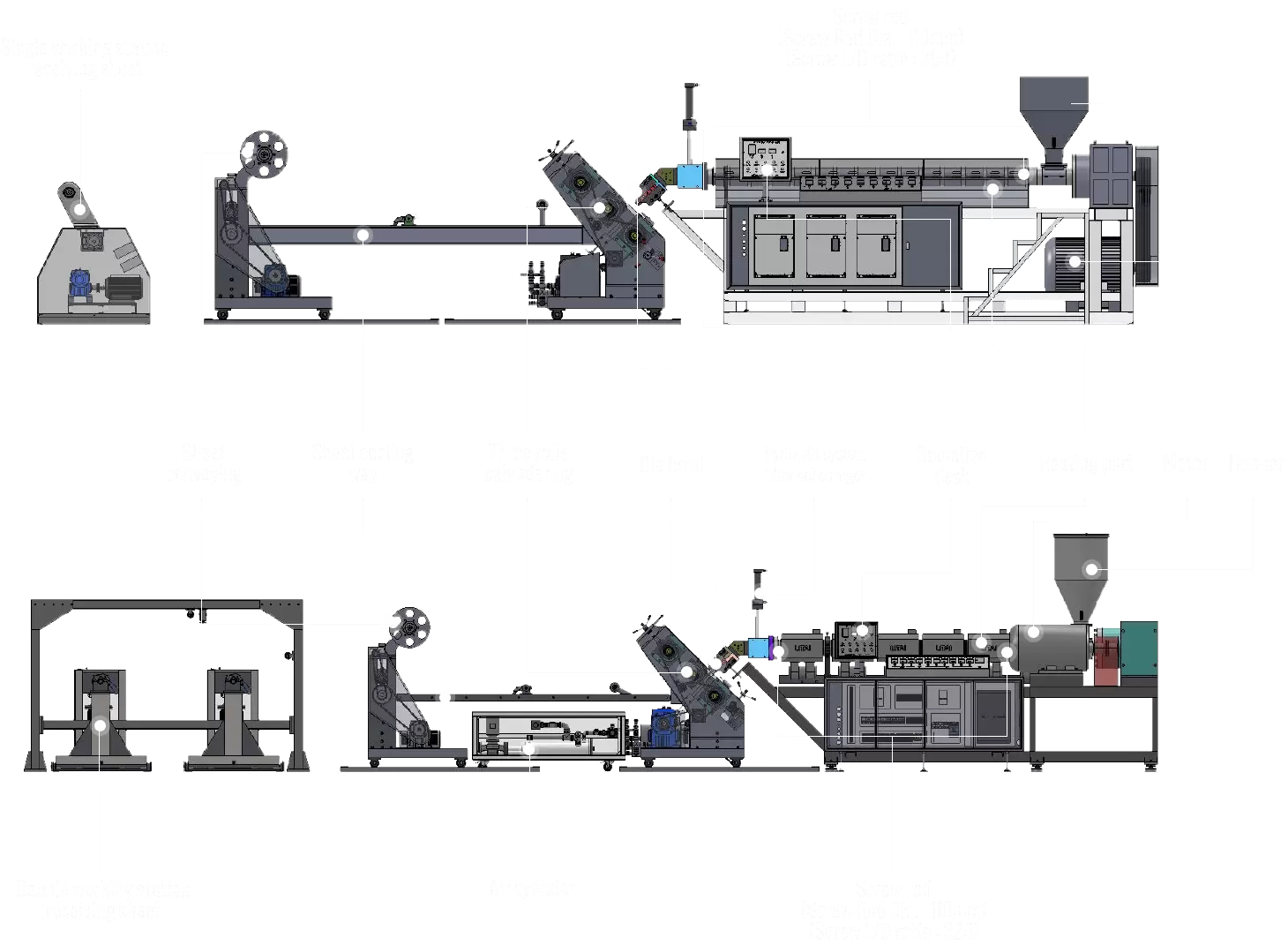

Poste de travail unique
feuille de réception
Tige filetée
(Diamètre de la tige de vis : 110 mm)
(Rapport L/D de la vis : 30:1)
  • Poste de travail unique
    feuille de réception

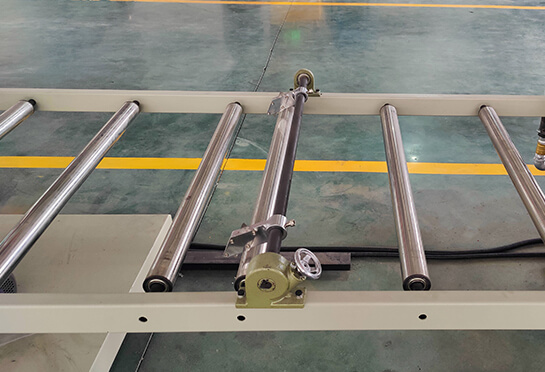

  • Feuille
    transport

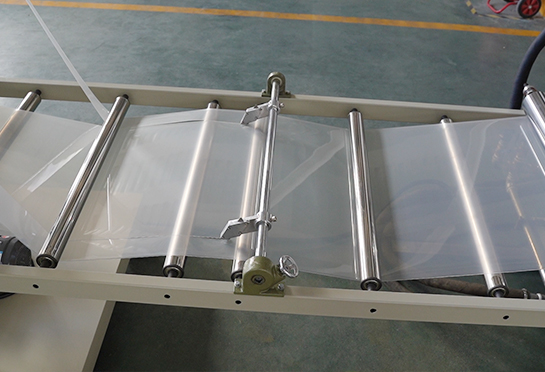

  • Refroidissement de la feuille
    chemin

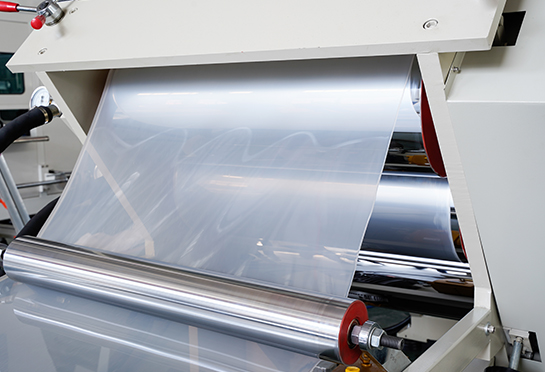

  • Trois rouleaux
    calandrage
  • Tête de filière
  • Système hydraulique
    changeur de filet de filtre

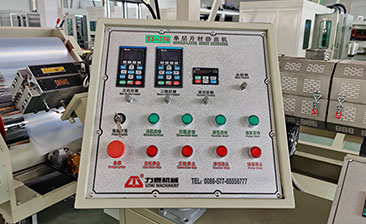

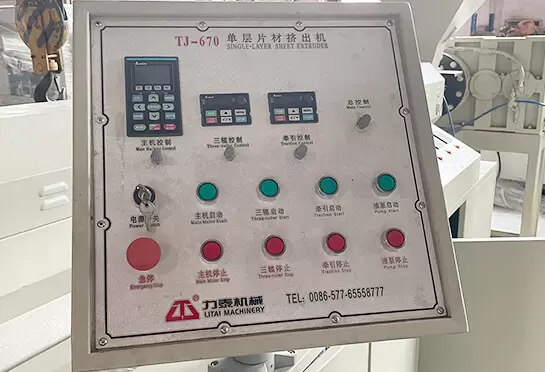

  • Opération
    bureau
  • tige filetée
    (Diamètre de la tige de vis : 110 mm)
    (Rapport L/D de la vis : 30:1)
  • tige filetée
    (Diamètre de la tige de vis : 110 mm)
    (Rapport L/D de la vis : 30:1)

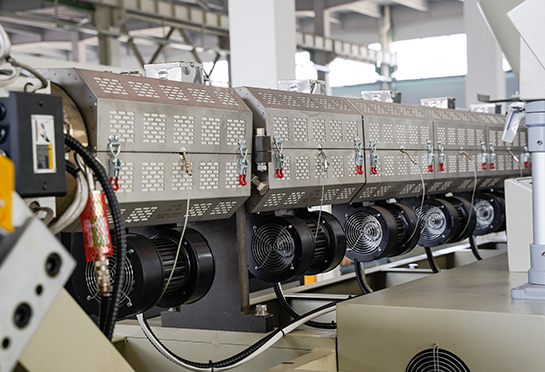

  • Partie chauffante

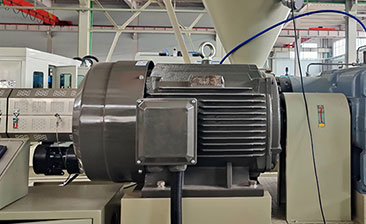

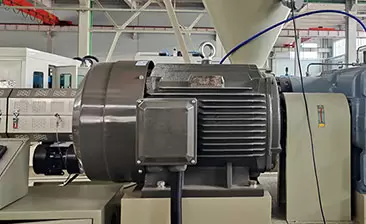

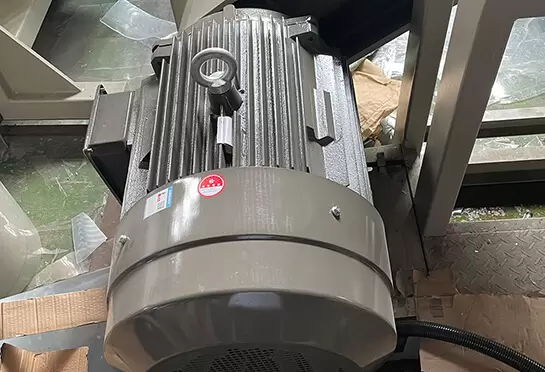

  • Moteur
  • Trémie
Feuille
transport
Feuille
transport
Refroidissement de la
feuille chemin
Refroidissement de la feuille
chemin
Trois rouleaux
calandrage
Trois rouleaux
calandrage
Tête de
filière
Tête de filière

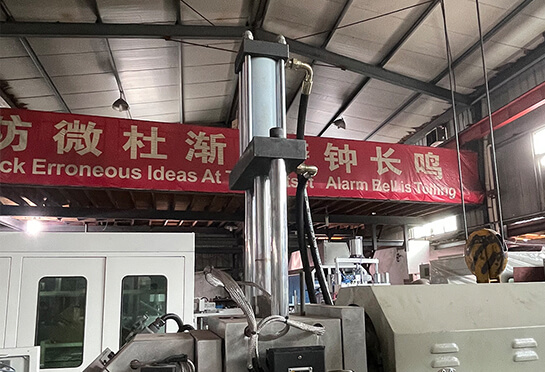

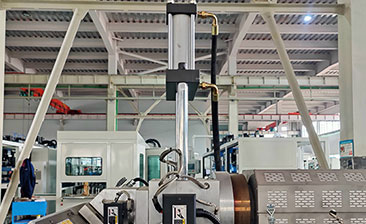

Système hydraulique
changeur de filet de filtre
Système hydraulique
changeur de filet de filtre
Opération
bureau
Opération
bureau
Partie
chauffante
Partie chauffante
Moteur
Moteur
Trémie
Trémie

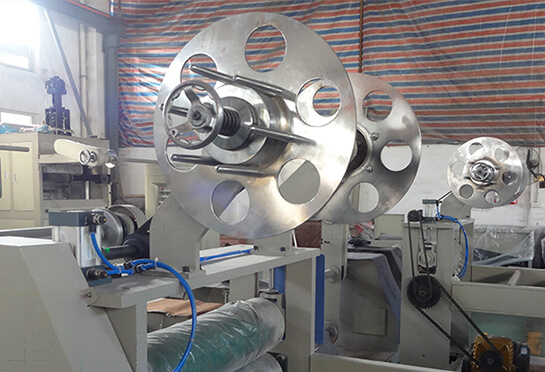

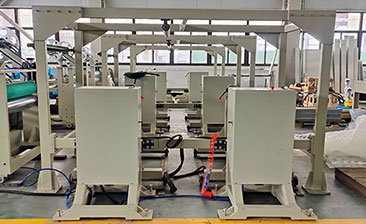

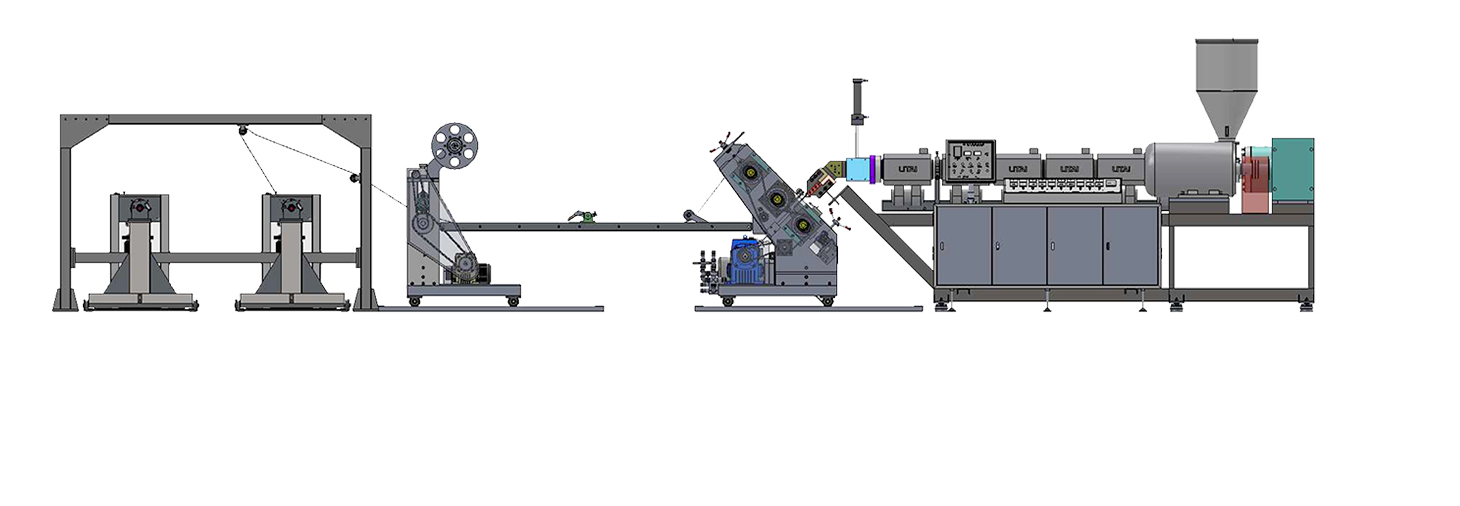

  • Poste de travail double
    feuille de réception
  • Feuille
    transport
  • cylindre pneumatique
  • Refroidissement de la feuille
    chemin
  • Trois rouleaux
    calandrage
  • Tête de filière
  • Système hydraulique
    changeur de filet de filtre
  • Opération
    bureau
  • Partie chauffante
  • Moteur
  • Trémie
  • tige filetée
    (Diamètre de la tige de vis : 110 mm)
    (Rapport L/D de la vis : 32:1)
  • tige filetée
    (Diamètre de la tige de vis : 110 mm)
    (Rapport L/D de la vis : 32:1)
Poste de travail double
feuille de réception
Vérin pneumatique Tige filetée
(Diamètre de la tige de vis : 110 mm)
(Rapport L/D de la vis : 32:1)
RÉSUMÉ DE LA MACHINE

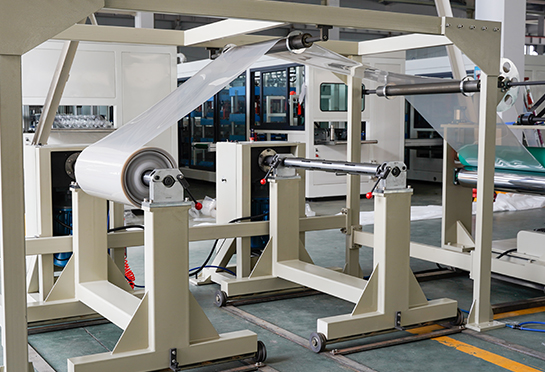

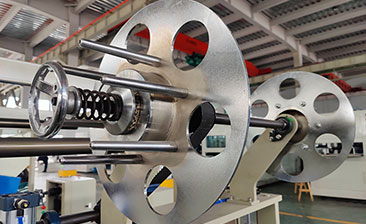

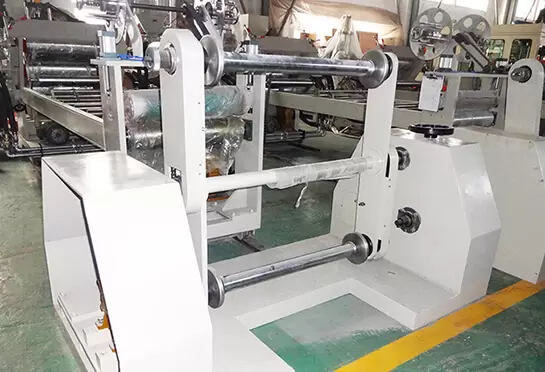

  • La partie d'enroulement à double station adopte une commutation de type chariot, un rouleau d'enroulement avec arbre à gaz, un démontage facile, un rendement élevé, une faible intensité de travail.

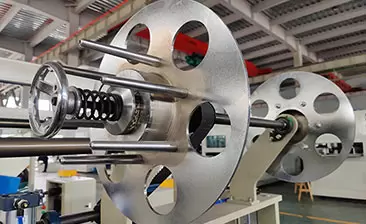

  • Enroulement du matériau de bord : enroulement du matériau de bord coupé en faisceaux.
  • Fonction de cadre de refroidissement : transition de refroidissement, élimination des déchets en excès, obtention de la feuille de largeur requise. Rouleaux et couteaux excessifs.

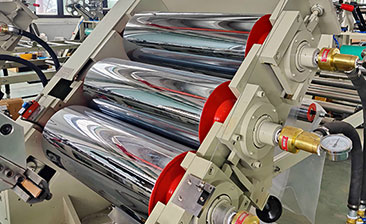

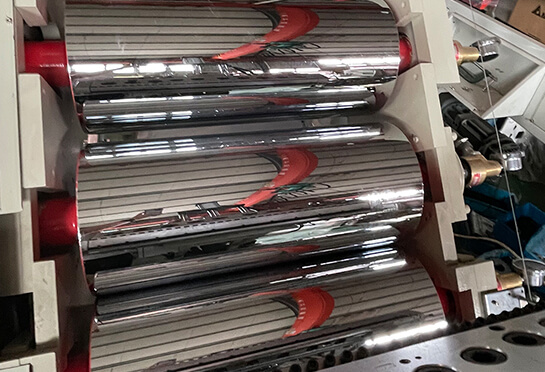

  • Partie à trois rouleaux pressant la matière première extrudée par la filière en une forme de plaque et refroidissant pour former; trois rouleaux sont obliques trois rouleaux, structure simple, opération et entretien faciles.

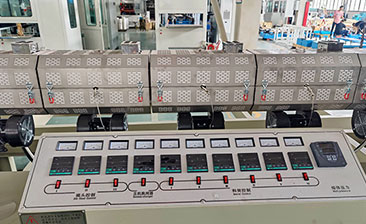

  • La machine adopte un système de température PID, elle montre une haute précision et une tolérance de contrôle de température <1℃.

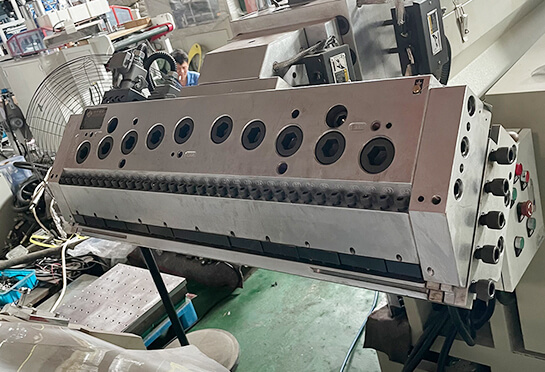

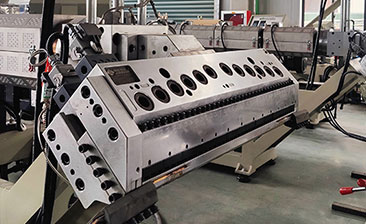

  • Matrice d'extrusion oblique à 45° : une faible force de résistance dans le canal d'extrusion de la tête de filière rend l'épaisseur de la feuille uniforme.
  • Partie chauffante en feuille : matière plastique chauffante ; extrudez le matériau vers le changeur d'écran après filtrage. Avec une dureté optimale, une forte résistance à la corrosion et une longue durée de vie.

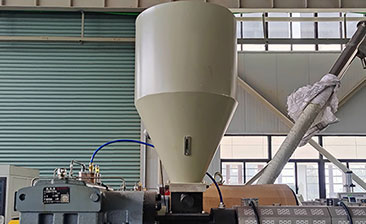

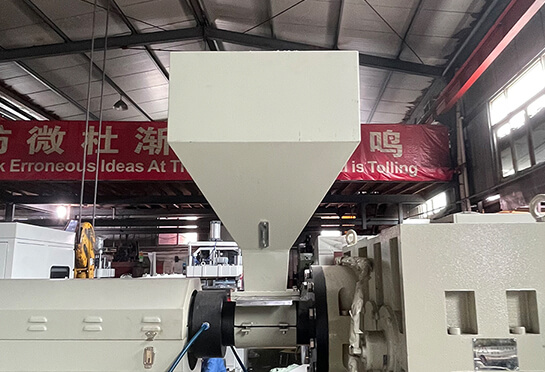

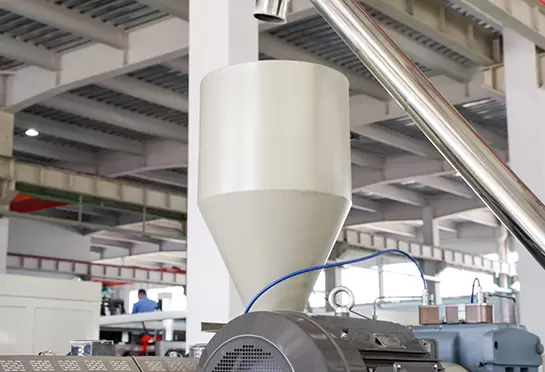

  • Trémie : les parties d'alimentation et de chauffage ont un interrupteur optoélectronique afin d'éviter les erreurs de fonctionnement du processus de production.

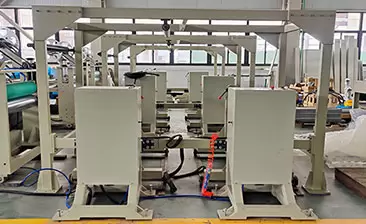

La partie d'enroulement à double station adopte une commutation de type chariot, un rouleau d'enroulement avec arbre à gaz, un démontage facile, un rendement élevé, une faible intensité de travail. La partie d'enroulement à double station adopte une commutation de type chariot, un rouleau d'enroulement avec arbre à gaz, un démontage facile, un rendement élevé, une faible intensité de travail.

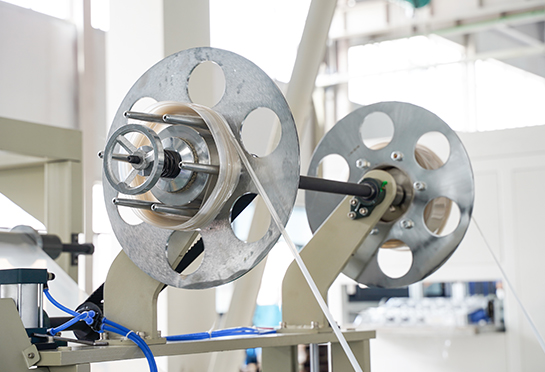

Enroulement du matériau de bord : enroulement du matériau de bord coupé en faisceaux. Enroulement du matériau de bord : enroulement du matériau de bord coupé en faisceaux.

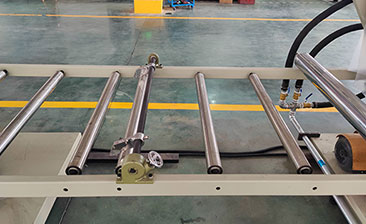

Fonction de cadre de refroidissement : transition de refroidissement, élimination des déchets en excès, obtention de la feuille de largeur requise. Rouleaux et couteaux excessifs. Fonction de cadre de refroidissement : transition de refroidissement, élimination des déchets en excès, obtention de la feuille de largeur requise. Rouleaux et couteaux excessifs.
Partie à trois rouleaux pressant la matière première extrudée par la filière en une forme de plaque et refroidissant pour former; trois rouleaux sont obliques trois rouleaux, structure simple, opération et entretien faciles. Partie à trois rouleaux pressant la matière première extrudée par la filière en une forme de plaque et refroidissant pour former; trois rouleaux sont obliques trois rouleaux, structure simple, opération et entretien faciles.

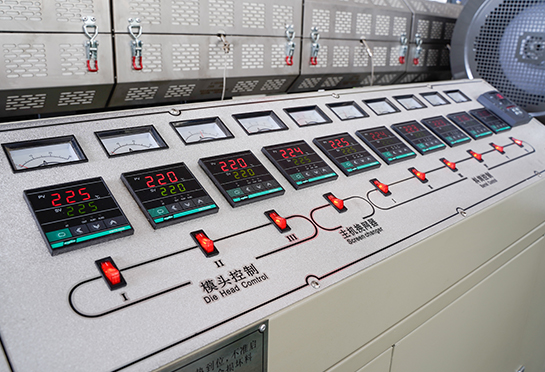

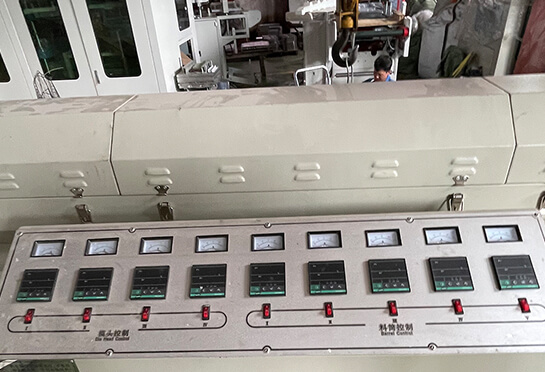

La machine adopte un système de température PID, elle montre une haute précision et une tolérance de contrôle de température <1℃. La machine adopte un système de température PID, elle montre une haute précision et une tolérance de contrôle de température <1℃.

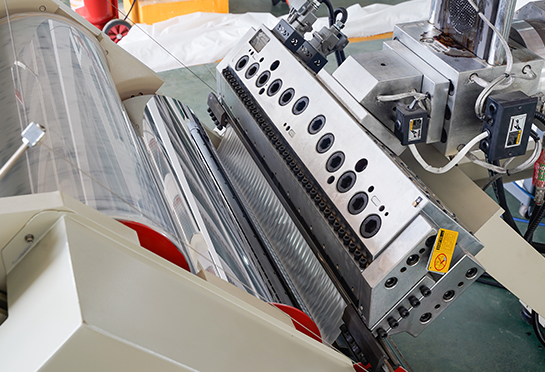

Matrice d'extrusion oblique à 45° : une faible force de résistance dans le canal d'extrusion de la tête de filière rend l'épaisseur de la feuille uniforme. Matrice d'extrusion oblique à 45° : une faible force de résistance dans le canal d'extrusion de la tête de filière rend l'épaisseur de la feuille uniforme.
Partie chauffante en feuille : matière plastique chauffante ; extrudez le matériau vers le changeur d'écran après filtrage. Avec une dureté optimale, une forte résistance à la corrosion et une longue durée de vie. Partie chauffante en feuille : matière plastique chauffante ; extrudez le matériau vers le changeur d'écran après filtrage. Avec une dureté optimale, une forte résistance à la corrosion et une longue durée de vie.
Trémie : les parties d'alimentation et de chauffage ont un interrupteur optoélectronique afin d'éviter les erreurs de fonctionnement du processus de production. Trémie : les parties d'alimentation et de chauffage ont un interrupteur optoélectronique afin d'éviter les erreurs de fonctionnement du processus de production.
