Processus de fonctionnement de la machine de thermoformage plastique à trois stations

Présentation de la thermoformeuse plastique à trois postes TTF-700A de LITAI. Comparée aux anciennes machines sous vide classiques, la TTF-700A est une thermoformeuse plastique entièrement automatique intégrant le chargement, le transport, le chauffage, le formage, la découpe, l'empilage et le rembobinage des feuilles. Les produits finis de la TTF-700A trouveront une large application, notamment dans les contenants alimentaires, les plateaux à œufs, les assiettes à semis, les couvercles de café, etc.

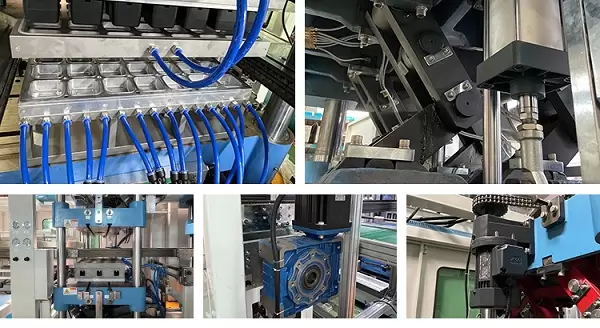

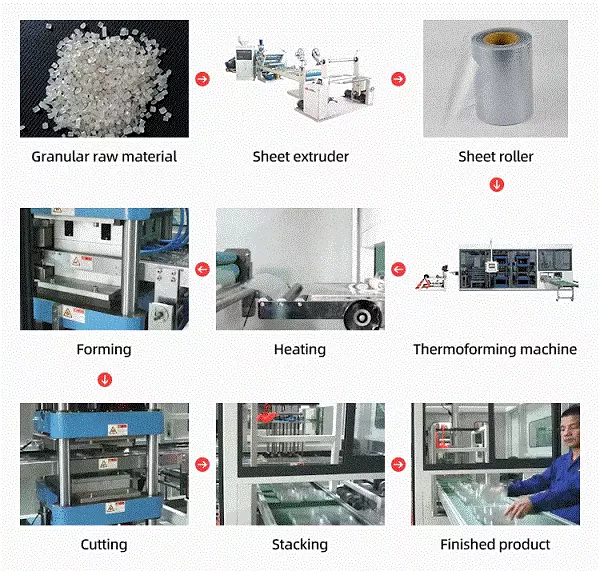

Flux de travail de la thermoformeuse plastique à trois stations TTF-700A

N° 1 - Chargeur de feuilles TTF-700A

1、Chargement automatique, réduction des coûts des ressources humaines ;

2、Transport de feuilles positif, abaisser la charge du servomoteur de transport ;

3、Contrôle intelligent du commutateur de proximité, éliminant la chute de la feuille due à un transport trop rapide ;

4. Stations doubles, grand diamètre, réduisent la fréquence de changement de bobine de tôle, améliorent l'efficacité de la production.

N° 2 - Partie transport du TTF-700A

1. Le rail de guidage en aluminium est rempli d'eau refroidie qui peut refroidir efficacement la feuille chauffée et conduire à un transport stable.

2. La chaîne dentée avec des degrés spécialisés rend la perforation beaucoup plus facile, avec un matériau spécialisé - 65Mn la rend plus solide et plus durable.

3. Largeur réglable et chaîne segmentée, qui convient à une plus large gamme de largeurs de tôle et résout le problème de l'affaissement de la tôle causé par le chauffage.

4. Entraîné par un servomoteur, précis et efficace.

N° 3 - Partie chauffante du TTF-700A

1. Adoptez les dalles chauffantes Elstein de marque allemande, offrant d'excellentes performances d'isolation et une efficacité de chauffage optimale, pour un gain de temps et d'énergie. (Augmentez la vitesse de plus de 50 % et économisez plus de 30 %). De ce fait, la consommation électrique réelle est d'environ 30 % de la puissance nominale, un résultat exceptionnel.

2. Le poêle a une longueur de 4 fois la largeur de la zone de formage, de sorte que la feuille peut parcourir une plus longue distance dans un certain temps de plastification, pour améliorer la vitesse afin d'améliorer le rendement.

3, divisé en deux couches du poêle avec une disposition optimisée des carreaux chauffants, rend la feuille chauffée complètement et uniformément.

4、L'ensemble du poêle est divisé en 44 unités de contrôle de température distinctes, la précision est contrôlable à 1 degré Celsius, pour garantir que la feuille de chaque produit est parfaitement plastifiée.

5, recouvert d'un treillis de protection en fer pour empêcher la feuille de tomber sur la tuile chauffante et de provoquer un incendie, soyez sûr et fiable.

N° 4 - Station de formage du TTF-700A

1. Adoptez la structure de quatre piliers (acier 40Cr) pour le support et les plaques de moule monocoque (acier TQ-600) pour le guidage, ce qui rend notre station de formage plus solide et stable, absorbant les chocs et résistant à l'usure.

2. Nous avons quatre cylindres tampons sur la station de formage, ce qui réduit le choc de serrage, pour assurer le bon fonctionnement de la feuille.

3、Le désalignement du parallélisme entre la plaque de guidage est inférieur à 0,05 mm et pour le moule, inférieur à 0,03 mm, bien inférieur à la valeur moyenne de l'industrie. Ainsi, la taille de nos produits de formage sera plus précise, le fond sera plus parfait.

4. Le mécanisme de connexion adopte une bague en acier résistant à l'usure, supportant un poids plus important et offrant une rotation plus précise. Le pivotement symétrique assure le parallélisme de la machine, évitant ainsi l'abrasion transversale des quatre piliers et prolongeant sa durée de vie.

5. Le mécanisme d'assistance au changement de moule, équipé d'un rail coulissant et d'une barre de support, permet de réaliser un changement rapide, d'économiser plus de temps et de travail.

6. Entraîné par un servomoteur haute puissance, super précision, haute efficacité et faible bruit.

7、Lubrification intelligente selon une certaine quantité et un certain temps, afin que la machine puisse être longue durée et durable.

8. La cavité du moule contient de l'eau de refroidissement à l'intérieur, ce qui accélère la vitesse de refroidissement et facilite le démoulage.

9. La théorie de travail est une combinaison de pression passive et négative avec un renforcement du moule par des bouchons en nylon, ce qui lui confère une capacité plus puissante de fabrication de produits.

10. La station supérieure et inférieure peut s'ajuster automatiquement, rapidement et plus facilement.

11. Adoptez une construction de roue excentrique, un fonctionnement visible, un entretien facile.

N° 5 - Station de poinçonnage TTF-700A

1. Adoptez la structure de quatre piliers (acier 40Cr) pour le support et les plaques de moule monocoque (acier TQ-600) pour le guidage, ce qui rend notre station de poinçonnage plus solide et stable, absorbant les chocs et résistant à l'usure.

2. Adoptez une construction de roue excentrique, un fonctionnement visible, un entretien facile.

3、Nous avons quatre cylindres tampons sur la station de poinçonnage, ce qui réduit le choc de serrage, pour assurer le bon fonctionnement de la feuille.

4. Le parallélisme entre les plaques de guidage est inférieur à 0,05 mm et, pour les moules, inférieur à 0,03 mm, ce qui est bien inférieur à la moyenne du secteur. Cela permet un positionnement plus précis des trous et un meilleur aspect du produit. La lame de poinçonnage est également plus durable.

5、Lubrification intelligente selon une certaine quantité et un certain temps, afin que la machine puisse être longue durée et durable.

6. Servomoteur haute puissance, qui permet une force de frappe plus élevée et des produits bien meilleurs.

7. Le mécanisme d'assistance au changement de moule, équipé d'un rail coulissant et d'une barre de support, permet de réaliser un changement rapide, d'économiser plus de temps et de travail.

8. Le mécanisme de connexion adopte une bague en acier résistant à l'usure, supportant un poids plus important et offrant une rotation plus précise. Le pivotement symétrique assure le parallélisme de la machine, évitant ainsi l'abrasion transversale des quatre piliers et prolongeant sa durée de vie.

9. Le poste de travail peut non seulement être réglé automatiquement de haut en bas, mais peut également être réglé entre les postes de travail dotés de la fonction anti-collision, les deux rendant l'ensemble du système de poste de travail plus pratique, plus rapide et plus sûr.

10. Lame de poinçonnage séparée, facile à remplacer, abordable.

N° 6 - Station de découpe TTF-700A

1. Adoptez la structure de quatre piliers (acier 40Cr) pour le support et les plaques de moule monocoque (acier TQ-600) pour le guidage, ce qui rend notre station de formage plus solide et stable, absorbant les chocs et résistant à l'usure.

2. Le désalignement du parallélisme entre la plaque de guidage est inférieur à 0,05 mm et pour le moule, inférieur à 0,03 mm, bien inférieur à la valeur moyenne de l'industrie. Cela rend la coupe des produits plus précise et parfaite.

3. Le poste de travail peut non seulement être réglé automatiquement de haut en bas, mais peut également être réglé entre les postes de travail dotés de la fonction anti-collision, les deux rendant l'ensemble du système de poste de travail plus pratique, plus rapide et plus sûr.

4. La lame du moule est chauffée par la plaque de guidage chauffante, ce qui rend le produit facile à couper et le bord est plus parfait.

5、La fonction d'alarme de surchauffe (90°C) sur la plaque de guidage de chauffage, qui est sûre et fiable.

6. Servomoteur haute puissance, doté d'une force de coupe puissante, la ligne de coupe peut atteindre 12 mètres, pour assurer une coupe parfaite.

7. La lame mobile a une fonction de guidage de positionnement, ce qui rend la coupe du produit plus précise.

8. Le système de lubrification intelligent peut lubrifier selon une certaine quantité et un certain temps, ce qui peut assurer la longévité et la durabilité de la machine.

9. Le mécanisme d'assistance au changement de moule, équipé d'un rail coulissant et d'une barre de support, permet de réaliser un changement rapide, d'économiser plus de temps et de travail.

10, nous avons quatre cylindres tampons sur la station de poinçonnage, ce qui réduit le choc de serrage, pour assurer le bon fonctionnement de la feuille.

11. Adoptez une construction de roue excentrique, un fonctionnement visible, un entretien facile.

12. Le mécanisme de connexion adopte une bague en acier résistant à l'usure, supportant un poids plus important et offrant une rotation plus précise. Le pivotement symétrique assure le parallélisme de la machine, évitant ainsi l'abrasion transversale des quatre piliers et prolongeant sa durée de vie.

N° 7 - Station d'empilage du TTF-700A

1. Adoptez le type d'empilage par poussée, il est économique pour répondre aux exigences de la plupart des produits.

2. L'empilage est entraîné par un servomoteur, ce qui rend plus précis et efficace.

3, équipé d'une bande transporteuse amovible et remplaçable, efficace et pratique.

4. Dispositif de tige d'aspiration remplaçable, pour répondre aux besoins de différents produits.

5、Équipé de plusieurs dispositifs silencieux pour réduire le bruit d'empilement.

6. Tige d'aspiration en aluminium, légère et durable.

PLC

1. Interface interactive conviviale, facile à utiliser.

2. Grande mémoire, pour répondre aux exigences de stockage de données de produits volumineuses.

3. Les données du produit sont stockées et lues via une fonction clé, opération facile.

4. L'écran tactile mobile rend l'opération flexible et pratique.

5、Haute intégration, visualisation des données, facile à contrôler.
